Описание
Насос с встроеным запирающим электромагнитным клапаном c поточной запорной функцией.
Suntec AL Электромагнитный клапан с одноступенчатым режимом — скачать PDF (594 кбайт)
- Диапазон регулирования: 8-15 бар
- Расход топлива, при 2850 об/мин, 5 сСт, 10 бар: 40-130 л/ч
| Модель | Установка* | Соединения шлангов Rp | Диапазон давления бар |
|---|---|---|---|
| AL 35 A 9526 6P 0500 | В 32 | G¼» | 8 — 15 |
| AL 35 A 9596 4P 0500 | В 32 | G¼» | 8 — 15 |
| AL V 35 A 9626 6P 0500 | В 32 | G¼» | 8 — 15 |
| AL 35 C 9519 6P 0500 | В 32 | G¼» | 4 — 18 |
| AL 35 C 9528 6P 0500 | В 32 | G¼» | 8 — 15 |
| AL 55 A 9527 6P 0500 | В 32 | G¼» | 8 — 15 |
| AL 65 B 9532 6P 0500 | В 32 | G¼» | 4 — 18 |
| AL 65 C 9410 4P 0500 | Ф 54 | G¼» | 4 — 18 |
| AL 65 C 9588 4P 0500 | В 32 | G¼» | 8 — 15 |
| AL 65 C 9589 6P 0500 | В 32 | G¼» | 8 — 15 |
| AL V 65 C 9688 4P 0500 | В 32 | G¼» | 8 — 15 |
| AL 75 C 9411 2P 0500 | Ф 54 | G¼» | 4 — 18 |
| AL 95 C 9412 2P 0500 | Ф 54 | G¼» | 10 — 20 |
* Метод установки: Втулочное Ø32 или Ø54 мм / Фланцевое 54 мм.
По запросу возможна замена насоса Данфос (насос Danfoss)

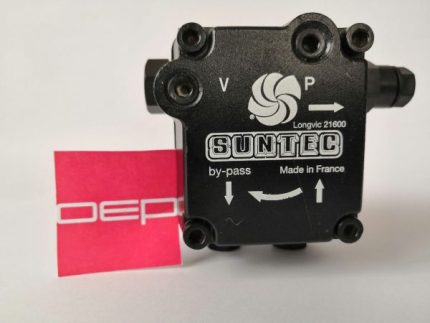

Идентификация насоса
(Нажмите для увеличения изображения)
Принцип работы насоса
Зубчатая пара всасывает топливо из емкости через встроенный фильтр, затем перекачивает его к форсуночной линии через отсечной электромагнитный клапан. Регулирующий давление клапан используется для сливания топлива, не прошедшего через форсунку. В двухтрубной системе в обратную линию должна быть установлена заглушка байпаса, чтобы топливо, слитое регулировочным клапаном, было возвращено в емкость, а поток линии всасывания был равен мощности зубчатой пары. В однотрубной системе топливо, не прошедшее через линию форсунки, возвращается непосредственно на всасывание, а поток линии всасывания равен потоку в форсунке. В таком случае с обратной линии должна быть снята заглушка байпаса, и обратная линия закрывается стальной заглушкой с шайбой.
Отвод воздуха:
Отвод воздуха в двухтрубной системе происходит автоматически: обеспечивается специальной полостью на поршне.
В однотрубной системе заглушка порта манометра должна быть ослаблена до тех пор, пока воздух выходит из системы.
Прекращение подачи топлива:
Электромагнитный клапан насоса AL — «нормально закрытого» типа, расположен в форсуночной линии.
Это исполнение обеспечивает очень быстрое срабатывание, и переключение может быть выбрано согласно последовательности работы горелки и независимо от скорости вращения электродвигателя. Когда электромагнитный клапан не активирован, клапан закрыт, и все нагнетаемое топливо проходит через регулятор
к всасывающей или обратной линии (зависит от монтажа трубопровода). Сразу же, как электромагнитный клапан активирован, топливо проходит к линии форсунки под давлением, установленным регулировочным клапаном.
| Общие данные | |
|---|---|
| Монтаж | Втулочный согласно европейскому стандарту EN 225 (фланцевый монтаж возможен на моделях AL 75/75K/95/95K) |
| Соединительная резьба | Цилиндрическая согласно ISO 228/1 |
| Всасывающая и обратная линия | G¼» (с возможностью конусных прокладок для модификаций 5 и 6) |
| Выход на форсунку | G⅛» |
| Порт манометра | G⅛» |
| Порт вакуумметра | G⅛» |
| Функция клапана | Регулировка давления |
| Сетчатый фильтр | Открытая область: AL 35/35K/55/55K/65/65K 6 см2 AL 75/75K/95/95K 20 см2 |
| Размер отверстия: | 150 μм. |
| Вал | ∅ 8 мм согласно европейскому стандарту EN 225 |
| Заглушка байпаса | Устанавливается в обратную линию для двухтрубной системы; снимается ключом-шестигранником размером 4 мм для однотрубной системы |
| Вес | 1,1 — 1,3 кг (зависит от модели) |
| Гидравлические данные | |
| Диапазон давления на форсунку | 8 — 15 бар (Другие диапазоны возможны по запросу при предоставлении характеристик насоса) |
| Заводские установки давления | AL 35/35K/55/55K/65/65K 9 бар AL 75/75K/95/95K 12 бар |
| Эксплуатационная вязкость | AL 35/55/65/75/95 2 — 12 мм2/с (сСт) AL 35K/55K/65K/75K/95K 1 — 12 мм2/с (сСт) |
| Температура топлива | 0 — 60ºC в насосе |
| Давление на входе | 2 бар макс. |
| Давление на выходе | 2 бар макс. |
| Высота всасывания | Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
| Номинальная скорость | 3600 об/мин макс. |
| Вращающий момент | AL 35/35K/55/55K 0,10 Н.м. AL 65/65K 0,12 Н.м. AL 75/75K 0,14 Н.м. AL 95/95K 0,20 Н.м. |
| Характеристики электромагнитного клапана | |
| Напряжение | 220-240 или 110-120 или 24 В; 50/60 Гц |
| Потребление | 9 Вт |
| Температура окружающей среды | 0 — 60ºC |
| Максимальное давление | 25 бар |
| Сертифицирован | TÜV номер проштампован на крышке насоса |
| Класс защиты | IP 54 согласно EN 60529, при использовании соединительного кабеля SUNTEC |
| Характеристики электрического разъёма | |
| См. технические данные DOC133496 | |
Насосы модификаций 2,5
Насосы модификаций 4,6
(1)Линия всасывания
(2) Обратная линия и внутренняя заглушка байпаса
(3) Выход на форсунку
(4) Порт манометра
(5) Порт вакуумметра
(6) Регулировка давления
Линия всасывания (1) и обратная линия (2) с прямым монтажом шлангов для модификации 5 и 6 (также возможно применение кольцевого уплотнения).
