Описание

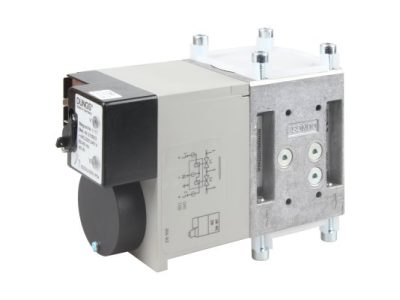

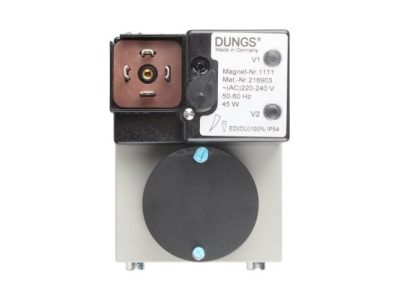

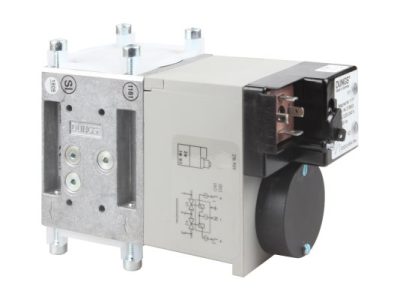

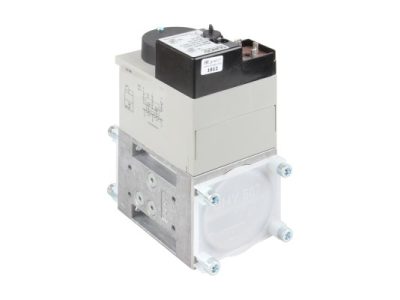

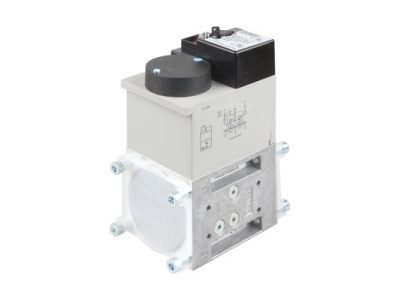

Двойной электромагнитный клапан DUNGS DMV-D 507/11 – энергоэффективное устройство для автоматического управления потоком газа. Разработано для оснащения газовых горелок, газопоршневых агрегатов, успешно применяется при реконструкции устаревших котлов. Имеет компактные габариты, отличается небольшим энергопотреблением и быстрым срабатыванием.
Основные параметры
- Максимальное давление: 500 мбар.
- Класс «А», 2-ая группа согласно EN 161.
- Рабочая среда: сухие газы (нейтральные, 1-3 сем.).
- Температура эксплуатации: от -15 до +60 °C.
- Соединение – резьбовое Rp 3/4″.
- Расход газа при перепаде Dp=10 мбар: 24 м3/ч.
- Напряжение сети: 24-240 Вольт.
Версии DUNGS DMV-D 507/11
В серии представлены модификации, отличающиеся параметрами электропитания и материалом уплотнений: 220-240 В, NBR (арт.222331), 220-240 В, Viton (арт.242074), 110-120 В, NBR (арт.222873), 24-28 В, NBR (арт. 222875).
Исполнение и комплектация
В одной конструкции объединены два одноступенчатых запирающих клапана с быстрым срабатыванием (закрытие и открытие происходит за 1 секунду), замкнутых в обесточенный контур. Использование двойного седла обеспечивает увеличенную пропускную способность.
При изготовлении корпуса выбраны надежные износостойкие материалы: алюминий и сталь (цветные материалы не использованы). Уплотнители на седле клапана произведены на основе NBR/витона.
Дроссель расхода газа дает возможность настройки основного потока. Регулировка осуществляется на клапане V1. Предусмотрен индикатор положения «закрыто». По заявке пользователя устанавливается концевой выключатель (на оси клапана V1 и V2).
К корпусу можно подключать дополнительные устройства, расширяющие функционал изделия: датчик-реле давления, модуль проверки герметичности, сбросной/запальный ЭМ клапан.
На входе газового потока смонтирован сетчатый фильтр, сдерживающий механические примеси величиной от 1 мм. Для бесперебойной службы автоматики требуется установка основного газового фильтра.
Для электрического подключения используется кабельная розетка. Клапан можно монтировать в любом положении. Благодаря резьбовым фланцам установка не требует специальных инструментов и временных затрат.
Двойной электромагнитный клапан DUNGS DMV-D 507/11 имеет непроницаемую внешнюю оболочку (класс IP 54), поэтому пыль и брызги не проникают к электрическим деталям.
Достоинства:
- автоматическое управление подачей газа;
- быстрое закрытие/открытие;
- настройка главного расхода;
- низкое энергопотребление;
- высокий коэффициент расхода;
- удобная компоновка;
- возможность установки дополнительных устройств;
- улавливатель грязевых частиц, содержащихся в подаваемом газе;
- высокий уровень защиты (IP 54);
- любая монтажная ориентация.
Изделия фирмы DUNGS выигрывают на фоне конкурентов благодаря безупречным характеристикам, продуманному исполнению, долговечной службе и приемлемой цене. Перед тем как купить газовый клапан, сверьте рабочие параметры. Если есть вопросы, обратитесь к специалисту ОптЭнергоПром удобным для вас способом (звонок, чат, вопрос на страницах соц. сетей).
Характеристики
- Максимальное избыточное давление: 500 мбар
- Электромагнитные клапаны V1 и V2: Класса А
- Тип соединения: Rp 3/4″
- Класс защиты: IP 54
- Материал уплотнения клапана: NBR
