Описание

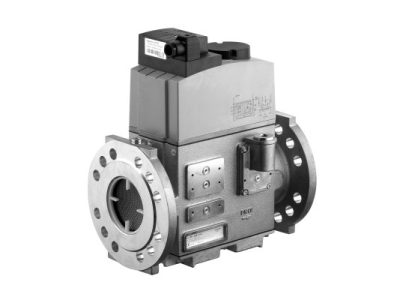

Двойной электромагнитный клапан DUNGS DMV-D 5080/11 – энергоэффективное, надежное устройство для оснащения газовых горелок промышленного назначения и газопоршневых агрегатов. Компактная запорная арматура используется для автоматического управления подачей газа и повышения безопасности при работе газовых агрегатов. Продуманное исполнение, высокая пропускная способность и существенный эксплуатационный ресурс обеспечивают высокую популярность клапанов фирмы DUNGS.
Основные данные
- Максимальное давление: 500 мбар.
- Класс «А», 2-ая группа согласно EN 161.
- Среда: газ 1-3 семейства/нейтральный.
- Температура эксплуатации: от -15 до +60 °C.
- Соединение – фланцевое DN 80.
- Расход при перепаде 10 мбар: 260 м3/ч.
- Параметры питания: 24-240 Вольт.
Обратите внимание! У нас можно купить двойной электромагнитный клапан DUNGS DMV-D 5080/11 в любой из версий: с подключением к сети 220-240 В (артикул 224383), 110-120 В (артикул 226070), 24-28 В (артикул 226072).
Особенности и комплектация
Клапан подключается к электросети с помощью штекерного разъёма (согласно DIN EN 175301-803). Представляет собой два совмещенных в единую конструкцию запорных клапана с одноступенчатым действием и быстрым срабатыванием (время открытия/закрытия не более 1 сек.). Усовершенствованное седло клапана способствует увеличению пропускной способности.
Корпус устройства изготовлен из алюминия и стали – материалов, не подверженных разрушению при контакте с газом и имеющих высокую стойкость к износу. Уплотнения выполнены из NBR, обеспечивают герметичность газовой линии. Изоляция электрических элементов соответствует классу защиты IP 54.
Конструкция снабжена регулируемым дросселем расхода газа и индикатором закрытого положения клапана. Можно установить концевой выключатель типа К01/1 (требуется заявка).
Для очистки входящего газа от грубых примесей на входе смонтирован металлический фильтр. Диаметр ячеек – 1 мм. Максимально защитить элементы газовой аппаратуры позволяет дополнительный фильтр.
На корпусе устройства размещены технологические отверстия, позволяющие подсоединять датчик-реле давления, модуль проверки герметичности и газопровод безопасности. Установка в систему осуществляется с помощью фланцев. Положение – горизонтальное/вертикальное.
Достоинства:
- усовершенствованная конструкция седла;
- безопасное перекрытие газовой линии;
- быстродействие;
- возможность настройки главного потока;
- сетчатый грязеулавливатель;
- возможность подключения доп. устройств;
- установка в газопровод в любом положении;
- уровень защиты IP 54.
Подробную информацию о клапане DUNGS DMV-D 5080/11, цене и особенностях доставки можно узнать у консультанта ОптЭнергоПром.
Характеристики
- Максимальное избыточное давление: 500 мбар
- Электромагнитные клапаны V1 и V2: Класса А
- Тип соединения: DN 80
- Класс защиты: IP 54
- Материал уплотнения клапана: NBR
