Описание

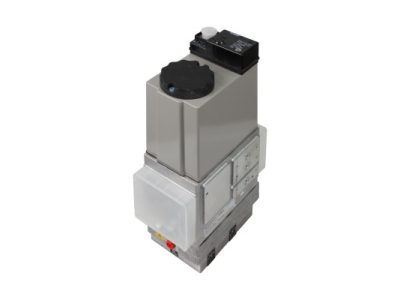

Газовый мультиблок DUNGS MB-VEF 425 B01 S10 создан для безопасной и эффективной работы модулируемых горелок промышленного назначения. Гарантирует бесступенчатый плавный режим эксплуатации газовых установок. Встроенный регулятор обеспечивает возможность коррекции соотношения газа и воздуха в широком диапазоне.
Важные характеристики:
- входное и выходное давление газа – 5-100 и 0,5-100 мбар (соответственно);
- избыточное давление – 360 мбар;
- виды газа – 1, 2, 3-го семейства и нейтральные среды;
- эксплуатационные условия – температура воздуха от -15 °C до +70 °C.
Обратите внимание! Для установок, функционирующих на сжиженном газе, минимальная температура не должна быть ниже 0 °C.
Комплектация
В состав конструкции (артикул 241085) входят элементы:
- сетчатый фильтр (размер ячеек 0,8 мм), удерживающий грязь и инородные примеси;
- два ЭМ-х клапана А-класса с совместным управлением и быстрым откликом;
- реле давления;
- регулятор настройки состава газо-воздушной смеси.
Для монтажа в систему используются 2-дюймовые резьбовые фланцы.
В поставляемый комплект не включены штекеры для электрического подключения, фланцы и импульсные трубопроводы.
Особенности
Сервопривод регулятора выполняет функцию модуляции пламени горелки, а оптимальное соотношение газо-воздушной смеси регулируется посредством импульсных трубопроводов. В момент пуско-наладки определяется коэффициент отношения газа и воздуха. Диапазон: 0,75:1…3:1.
Датчик реле давления устанавливается на корпусе перед первым ЭМ клапаном, и выполняет задачу контроля минимального уровня давления газа.
Предусмотрена коррекция нулевой точки и компенсация давления в камере сгорания.
Бесперебойная работы мультиблока в сложных производственных условиях обеспечена надежной изоляцией электрических компонентов – класс защиты соответствует стандарту IP 54.
Небольшие габариты модуля и его стандартные посадочные размеры подходят для большинства модулируемых горелок известных брендов.
Достоинства:
- автоматизация режима работы горелки;
- повышение энергоэффективности и безопасной работы оборудования;
- настройка коэффициента «газ-воздух» в диапазоне 0,75:1…3:1;
- надежная изоляция электрических компонентов – степень защиты IP 54;
- фильтр для отсеивания загрязнений;
- длительная гарантия производителя (10 лет).
Для промышленных котельных установок предлагаем купить надежное оснащение по приемлемой цене – газовый мультиблок DUNGS MB-VEF 425 B01 S10 и другие оригинальные комплектующие. Изделия немецкого бренда рассчитаны на длительную эксплуатацию при выполнении требований по эксплуатации. Ознакомиться с ними можно в приложенной инструкции.
Характеристики
- Электромагнитные клапаны V1 и V2: Класса А
- Максимальное избыточное давление: 360 мбар
- Диапазон входного давления газа: от 5 до 100 мбар
- Диапазон выходного давления: от 0,5 до 100 мбар
- Управление клапанами V1 и V2: совместное
- Тип соединения: Rp 2″
- Встроенный фильтр : сетка 0,8 мм
- Класс защиты: IP 54
- Режим эксплуатации: бесступенчатый плавный
