Газовый мультиблок DUNGS MB-ZRDLE 415 B01 S20
Главная ЗАПАСНЫЕ ЧАСТИ ДЛЯ ГОРЕЛОК Газовые мультиблоки Газовый мультиблок DUNGS MB-ZRDLE 415 B01 S20
Газовый мультиблок DUNGS MB-ZRDLE 412 B07 S22
Газовый мультиблок DUNGS MB-ZRDLE 412 B07 S22
Back to products
Газовый мультиблок DUNGS MB-ZRDLE 415 B01 S50
Газовый мультиблок DUNGS MB-ZRDLE 415 B01 S50

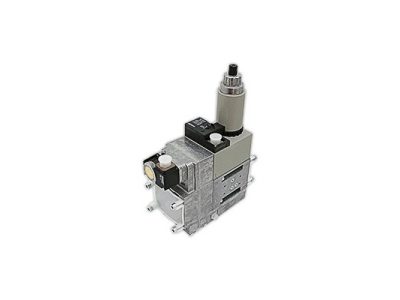

Газовый мультиблок DUNGS MB-ZRDLE 415 B01 S20

Артикул: 226807 Категория: Газовые мультиблоки Метка: DUNGS
  • Описание
  • ДОСТАВКА И ОПЛАТА
Описание

Описание

Газовый мультиблок DUNGS MB-ZRDLE 415 B01 S20 разработан инженерами немецкой компании для двухступенчатого регулирования давления подачи газа. Благодаря продуманной компоновке элементов сокращена длина газовой линии. Мультиблок характеризуется надежным исполнением, повышенной пропускной способностью, долговечной службой. Используется ведущими производителями горелок при создании своей продукции.

Комплектация

Мультиблок (артикул 226807) состоит из предварительного фильтра, двух запорных ЭМ клапанов (одно- и двухступенчатого), регулятора и реле минимального давления. В комплектацию необходимо включить фланцы и штекеры (отдельный заказ).

Параметры работы

* Газ: 1, 2, 3 семейства и нейтральный.

* Входное /выходное/ предельное давление газа: 15-360 /4-20 /360 мбар.

* Рекомендуемая температура эксплуатации: от -15 до +70 °C.

Для систем, потребляющих сжиженный газ, запрещено использовать мультиблок при температуре ниже 0 °C.

Особенности

Газ очищается на входе в мультиблок от инородных частиц с помощью сетчатого фильтра. Грубые включения способны нанести серьезный вред и вызвать поломку узла.

Предусмотрен контроль минимального входного давления во избежание гашения пламени.

Автоматические запорные клапаны отвечают за герметичное состояние газовой линии. Оба закрываются оперативно. Открытие первого – быстрое, второго – медленное. Выходной э/м клапан поддерживает 2-ступенчатый режим эксплуатации горелки. Постепенное отпирание определяет плавный пуск газа. Можно откорректировать скорость открытия и стадию скоростного подъема.

Регулятор – основное звено мультиблока. Обеспечивает стабилизацию давления и поддерживает заданное значение выходных параметров. Предустановленное давление корректируется в момент подключения горелки.

Газовый мультиблок DUNGS MB-ZRDLE 415 B01 S20 уверенно работает при повышенной запыленности и попадании брызг – степень защиты электрических компонентов отвечает нормативу IP 54.

Монтаж и сопровождение

Установка газовой линии происходит посредством фланцев. Параметры соединения: Rp 1″-2″. Ориентация: горизонтально или вертикально (магнитом вверх). Возможен промежуточный вариант.

По мере необходимости необходимо менять фильтр. Для определения степени загрязнения следует контролировать перепад давления до и после фильтрующей сетки. Для полноценной защиты уязвимых деталей обязательно нужно установить основной фильтр до мультиблока.

Достоинства:

* автоматическое двухступенчатое регулирование и контроль выходных параметров;

* встроенный фильтр, отсеивающий частицы грязи;

* грамотная компоновка для сокращения длины газовой линии;

* удобство подключения на резьбовые фланцы;

* точная настройка давления подачи газа;

* непроницаемость корпуса (класс IP54);

* плавный пуск и стабильная работа горелки;

* установка дополнительных устройств (блока проверки герметичности и других).

На нашем сайте можно выбрать и купить газовый мультиблок DUNGS MB-ZRDLE любой модификации по приемлемой цене. Все изделия прошли проверки качества, допущены к работе с взрывоопасной средой, поставляются с заводскими гарантиями.

Характеристики

  • Электромагнитные клапаны V1 и V2: Класса А
  • Максимальное избыточное давление: 360 мбар
  • Диапазон входного давления газа: от 15 до 360 мбар
  • Диапазон выходного давления: от 4 до 20 мбар
  • Реле давления: GW 150 A5
  • Управление клапанами V1 и V2: совместное
  • Тип соединения: Rp 1″,Rp 1 1/4″,Rp 1 1/2″,Rp 2″
  • Встроенный фильтр : предварительный фильтр
  • Класс защиты: IP 54
  • Режим эксплуатации: двухступенчатый
