Описание
Экономайзер парового котла предназначен для нагрева питательной воды энергией отходящих дымовых газов. Дымовые газы, выходящие из дымовой коробки котла, поступают в полость экономайзера и по рабочему газовому тракту истекают в теплообменную камеру. В теплообменной камере расположены пучки гладкотрубных змеевиков, при омывании которых происходит отдача тепловой энергии газов стенкам змеевиков и протекающему по ним теплоносителю (питательная вода).
В конструкции экономайзера организован обводной канал для дымовых газов, призванный направить поток газов в обход теплообменной камеры.
Переключение между каналами осуществляется посредством устройства шиберной заслонки. Движение теплоносителя осуществляется по ходу движения дымовых газов от входного коллектора к выходному. Расход теплоносителя равен расходу питательной воды, требуемому для конкретного парового котла.
Для обеспечения нормальных условий эксплуатации экономайзер должен оснащаться арматурой, приборами безопасности и контрольноизмерительными приборами, устанавливаемыми на входе и выходе экономайзера. В случае если используется отключаемая схема по питательной воде, необходимо предусмотреть установку предохранительных клапанов до запорной арматуры со стороны экономайзера.

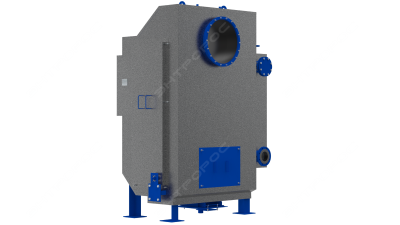

Общий вид экономайзеров к паровым котлам представлен на рисунке, основные габаритные и присоединительные размеры указаны в таблице.
Данный тип экономайзеров может использоваться на любых видах топлива, разрешенных к применению на паровых котлах ТЕРМОТЕХНИК.
По исполнению экономайзеры могут быть приставными (устанавливаемыми за котлом в его оси) и надставными (устанавливаются на дымовую коробку). Теплообменные
поверхности могут представлять собой как панели гладкотрубных змеевиков, так и панели с оребренными трубами.
