Описание

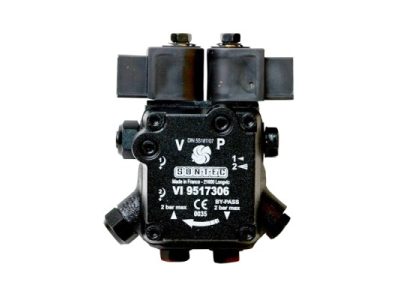

Жидкотопливный насос A2L 95 C 9715 2P 0500 от европейской компании SUNTEC относится к линейке A2L — высокопроизводительных устройств с двумя форсуночными линиями. Каждая из них снабжена отдельным электромагнитным клапаном с запорной функцией. Агрегат отличается от конкурентов показателями номинальной производительности (128 л/ч) и простотой в эксплуатации.
На сайте компании ООО ОптЭнергоПром предлагается купить насос SUNTEC и другое промышленное оборудование для отопительных систем по рыночной цене. Для заказа товара достаточно позвонить по указанным номерам или заполнить форму покупки.
Особенности конструкции
- Жидкотопливный насос разделён на несколько основных узлов. Главный из них — шестерёнчатый механизм, состоящий из пары прямозубой шестерни и колеса. Работа по перемещению топлива под высоким давлением обеспечивается их взаимным вращением против часовой стрелки.
- Узел органов управления включает в себя золотниковый клапан и два электромагнитных вентиля. Редукционный золотник состоит из подпружиненного поршенька, выпускающего излишки дизтоплива, а также регулировочного винта для установки необходимого значения давления нагнетания в форсуночные линии.
- Запорные электромагнитные клапаны в нормальном состоянии перекрывают подачу горючего к потребителю. Сигналы для их включения поступают от контроллера блока управления горелки.
Основные преимущества:
- самый высокий в серии показатель производительности — 128 л/ч;
- на каждой из двух линий вмонтирован свой ЭМ клапан;
- можно подключить вторую трубу для слива невостребованного горючего в бак;
- на входе стоит сетчатый обслуживаемый фильтр с пропускной площадью 20 см², улавливающей малейшие примеси;
- давление на подаче может достигать до 1,5 МПа;
- есть стандартные порты для приборов КИП — манометра и вакуумметра.
Топливные насосы «Сантек» производятся на современных предприятиях, оснащённых новейшим оборудованием для изготовления высококачественных деталей из стали и композитных материалов. Их доводка и сборка производится штатом квалифицированных специалистов в области гидродинамики и машиностроения.
Для недопущения производственного брака вся продукция проходит жёсткий контроль качества, серию тестов и предварительную обкатку на стенде.
Характеристики
- Альтернативный артикул: 13020793 / 840040000100
- Вид перекачиваемой жидкости: ДТ
- Серия насоса: A2L: 2 выхода на форсунки и два встроенных отсечных электромагнитных клапана с запирающей функцией для каждого выхода на
- Производительность при давлении 11 бар и вязкости 5 сСт: 128 л/ч
- Диапазон давления на форсунку: от 8 до 15 Бар
- Метод Установки: Втулочное ∅ 32 мм
- Всасывающая и обратная линия: ¼ дюйма — 6,35мм
- Тип модели: 2 ступенчатая с электромагнитным клапаном
- Направление вращения вала: C: вращение против часовой стрелки / форсунка слева
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Конструкция вала: Одна полость
- Выход на форсунку: ⅛ дюйма — 3,175мм
- Порт манометра: ⅛ дюйма — 3,175мм
- Порт вакуумметра: ⅛ дюйма — 3,175мм
- Функция клапана: Регулировка давления
- Сетчатый фильтр Открытая область:: 20 см2
- Сетчатый фильтр Размер отверстия:: 150 µм.
- Диаметр Оси (Вала): 8 мм
- Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
- Заводские установки давления: 10 Бар
- Эксплуатационная вязкость: от 2 до 12 мм2 /с (сСт)
- Температура топлива: от 0 до +60 ºC макс. в насосе
- Максимальное давление электромагнитного клапана: 25 Бар
- Давление на входе: 2 бар макс.
- Давление на выходе: 2 бар макс
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.2 Н.м
- Напряжение электромагнитного клапана: 220-240 или 110-120 или 24 В
- Потребление электромагнитного клапана: 9 Вт
- Класс защиты: IP 54
- Вес: 1.2 кг
