Описание

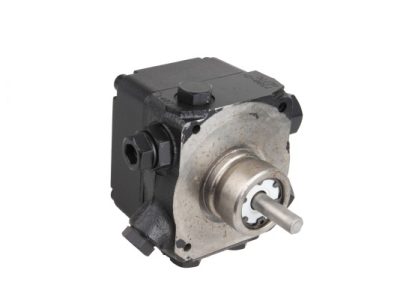

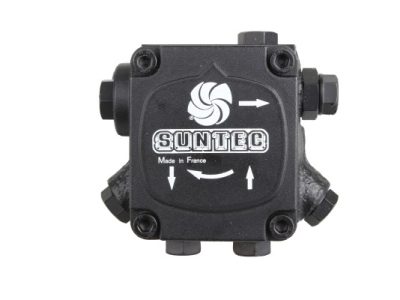

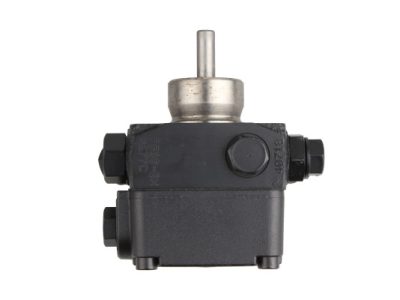

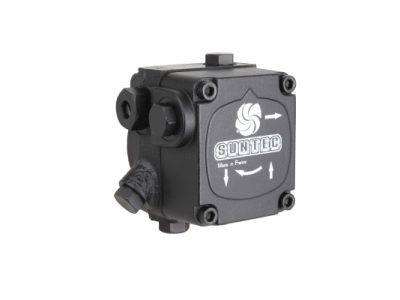

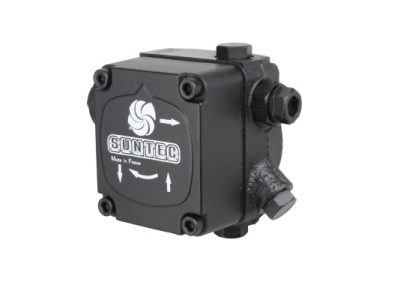

Для комплектации отопительных систем, работающих на жидком горючем, французской компанией SUNTEC разработана модель шестерёнчатого насоса с вращением вала против часовой стрелки AE 77 C 7380 2P. Оборудование имеет высокий уровень надёжности, оптимальную производительность — 113 л/час и простой монтаж к электромотору с помощью втулочного соединения ∅32 мм.
Особенности эксплуатации
Устройство оснащено клапаном для изменения давления, который не имеет запорной функции, но данный недостаток легко устранить посредством установки клапана электромагнитного типа.
Насос используется в двухтрубных и однотрубных системах подачи топлива. Первый вариант предусматривает стандартную комплектацию, второй — небольшое вмешательство, заключающееся в снятии заглушки байпаса и монтаже заглушки с шайбой для перекрытия обратной линии.
Накопившийся воздух из системы удаляется автоматически при двухтрубном подключении или через форсунки — при однотрубном.
Принцип работы
- Модель насоса для горелок AE 77 C 7380 2P имеет простую конструкцию. Перемещение топливной смеси осуществляется посредством зубчатой пары, которая производит всасывание его из ёмкости, перегонку через предварительный фильтр сечением 20 см² и подачу к форсункам.
- Нормальное функционирование насоса возможно при вязкости горючего в пределах от 2 до 75 мм²/с и температурном режиме от 0 до +60°C.
- Несмотря на высокую производительность, агрегат имеет небольшой вес — 1,3 кг и компактные размеры.
Завод-изготовитель гарантирует длительный эксплуатационный срок агрегата при условии соблюдения всех рекомендаций, прописанных в паспорте.
Компания ООО ОптЭнергоПром предлагает покупателям широкий ассортимент оборудования для отопительных систем. Купить шестеренчатый насос для горелок SUNTEC AE 77 C 7380 2P можно в нашем интернет-магазине по цене производителя. Доставка осуществляется во все регионы РФ. Заказы принимаются в телефонном режиме или на сайте посредством онлайн-заявки. При возникновении сложностей при выборе предусмотрена консультация со специалистом.
Характеристики
- Альтернативный артикул: 7088953
- Вид перекачиваемой жидкости: ДТ
- Серия насоса:
- Производительность при давлении 11 бар и вязкости 5 сСт: 113 л/ч
- Диапазон давления на форсунку: от 8 до 28 Бар
- Метод Установки: Втулочное ∅ 32 мм
- Всасывающая и обратная линия: ¼ дюйма — 6,35мм
- Тип модели: Базовая
- Направление вращения вала: C: вращение против часовой стрелки / форсунка слева
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Конструкция вала: Одна полость
- Выход на форсунку: ⅛ дюйма — 3,175мм
- Порт манометра: ⅛ дюйма — 3,175мм
- Порт вакуумметра: ⅛ дюйма — 3,175мм
- Функция клапана: Регулировка давления без функции запирания
- Сетчатый фильтр Открытая область:: 20 см2
- Сетчатый фильтр Размер отверстия:: 150 µм.
- Диаметр Оси (Вала): 8 мм
- Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
- Заводские установки давления: 14 Бар
- Эксплуатационная вязкость: от 2 до 75 мм2 /с (сСт)
- Температура топлива: от 0 до +60 ºC макс. в насосе
- Давление на входе: 2 бар макс.
- Давление на выходе: 2 бар макс
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.14 Н.м
- Вес: 1.3 кг
