Описание

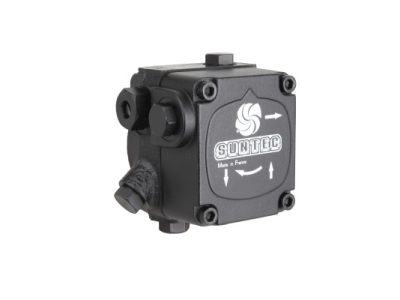

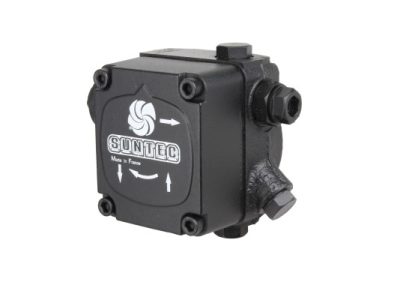

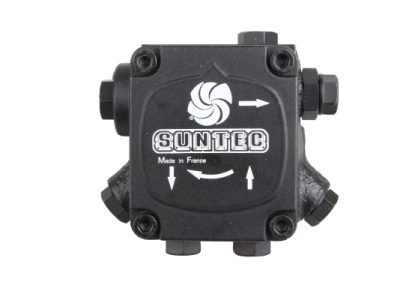

Модель шестерёнчатого насоса AE 97 V C 7213 3P для перекачки соляры и биодизеля представлена французским разработчиком SUNTEC и имеет обширную область использования. Её устанавливают в системы отопления промышленного назначения, рассчитанные на обогрев больших производственных площадей. Оборудование интегрируется с электродвигателем посредством фланцевого соединения ∅54 мм в большинстве жидкотопливных горелок ELCO, BALTUR и LAMBORGHINI.
Особенности конструкции
- Подключение помпы возможно как при двухтрубной, так и однотрубной топливной системе. В первом случае насос используется в стандартной сборке, во втором — снимается заглушка байпаса, а на обратную линию устанавливается другая — стальная с шайбой.
- Принцип работы устройства основан на перемещении горючего из топливной ёмкости к горелкам посредством зубчатой пары. В ходе процесса оно проходит через сетчатый фильтр с поперечным сечением 20 см², производящий предварительную очистку рабочей смеси.
- Нормальное функционирование насоса возможно при температуре топлива от 0 до +60°C и вязкости 2-75 сСт.
- Номинальное рабочее давление, установленное заводом-производителем, — 14 бар. Данное значение можно изменять в зависимости от индивидуальных требований. Для этих целей предусмотрен ручной регулятор.
Основные технические данные:
- собственный вес помпы — 1,3 кг;
- крутящий момент на оси — 0,14 Н·м;
- скорость нагнетания горючего при вязкости 5 сСт — 132 л/ч;
- допустимое давление горючего на форсунки — от 8 до 28 атм.
Удаление излишков воздуха из системы осуществляется автоматически при двухтрубном подсоединении или через форсунки — при однотрубном. Во втором случае процесс можно ускорить, если ослабить заглушку порта манометра.
Компания ООО ОптЭнергоПром реализует насосы SUNTEC AE 97 V C 7213 3P по цене производителя. Кроме этого в продаже имеется большой выбор другого оборудования для отопительных систем, купить которое можно на сайте. Заказ осуществляется посредством онлайн-заявки или телефонного звонка. При необходимости менеджеры проконсультируют и помогут подобрать устройство с оптимальными параметрами согласно техническим требованиям.
Характеристики
- Вид перекачиваемой жидкости: Биодизель и ДТ
- Серия насоса:
- Производительность при давлении 11 бар и вязкости 5 сСт: 132 л/ч
- Диапазон давления на форсунку: от 8 до 28 Бар
- Метод Установки: Фланцевое ∅ 54 мм
- Всасывающая и обратная линия: ¼ дюйма — 6,35мм
- Тип модели: Базовая
- Направление вращения вала: C: вращение против часовой стрелки / форсунка слева
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Конструкция вала: Одна полость
- Выход на форсунку: ⅛ дюйма — 3,175мм
- Порт манометра: ⅛ дюйма — 3,175мм
- Порт вакуумметра: ⅛ дюйма — 3,175мм
- Функция клапана: Регулировка давления без функции запирания
- Сетчатый фильтр Открытая область:: 20 см2
- Сетчатый фильтр Размер отверстия:: 150 µм.
- Диаметр Оси (Вала): 8 мм
- Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
- Заводские установки давления: 14 Бар
- Эксплуатационная вязкость: от 2 до 75 мм2 /с (сСт)
- Температура топлива: от 0 до +60 ºC макс. в насосе
- Давление на входе: 2 бар макс.
- Давление на выходе: 2 бар макс
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0,14 Н.м
- Вес: 1,3 кг
