Описание

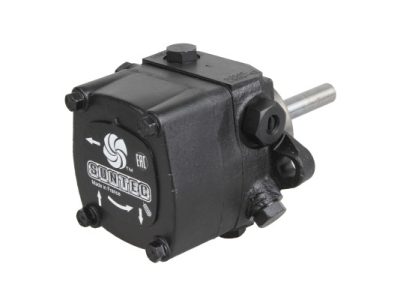

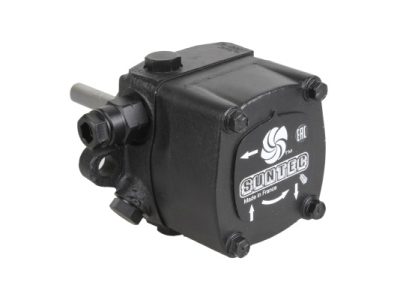

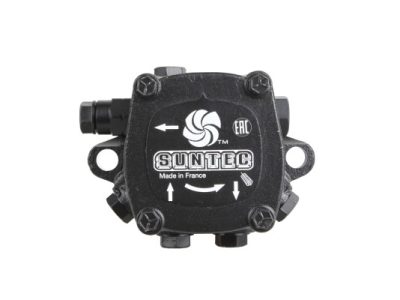

Топливный насос Suntec AJ 4 AC 1000 4P используется в качестве комплектующего для дизельных котельных установок, обогревающих офисные, складские, производственные и крупные бытовые помещения. Скорость подачи составляет 158 л/час при давлении на форсунку 20 атм. Устройство подходит для горелок, мощность которых не превышает 3000 кВт.
Конструкция и особенности
Жидкотопливный насос настроен на 12 атм. Скорректировать давление на форсунку можно с помощью регулятора, поворачивая его влево/вправо. Допустимый диапазон: 10-20 бар. Клапан выполняет 2 функции: регулирование давления и запирание потока.
Особенность модификаций с цифрой «4» – кольцевые уплотнения на опорных поверхностях соединений с всасывающей/обратной линиями, а также существенное уменьшение внутренних потерь давления.
В отверстие обратной линии смонтирована байпасная заглушка – базовая сборка рассчитана на 2-трубное подключение. Насос может устанавливаться также в однотрубные конструкции, если закрыть канал слива дизтоплива, предварительно выкрутив заглушку байпаса.
За перемещение рабочей жидкости из бака к форсунке отвечает зубчатая пара. Для увеличения эксплуатационного ресурса шестерней во всасывающей линии размещён сетчатый фильтр с увеличенной площадью улавливания – 30 см².
Топливный насос Suntec AJ 4 AC 1000 4P имеет правосторонний выход на форсунку, что важно учесть при подборе оснащения.
Принцип действия
Шестеренчатое устройство перекачивает дизтопливо из ёмкости к клапану, регулирующему давление, а затем на форсунку. Перед поступлением на зубчатую пару горючее проходит очистку от абразивных примесей величиной более 120х150 мкм. Лишнее топливо направляется в резервуар или на шестерни – зависит от выбранной схемы трубопровода.
Главные достоинства:
* оптимальная производительность;
* встроенная функция запирания потока топлива;
* плавная настройка давления с помощью регулятора;
* предварительная фильтрация дизтоплива;
* установка в системы с одной/двумя трубами;
* автоматическое отведение воздуха из 2-трубных конструкций;
* стандартное фланцевое соединение.
Выбрать и купить топливный насос Suntec AJ 4 AC 1000 4P по демократичной цене можно на нашем сайте. Продукция европейского бренда SUNTEC – образец надежности, долговечности и неприхотливости в эксплуатации.
Характеристики
- Вид перекачиваемой жидкости: ДТ
- Серия насоса: AJ: регулирующий клапан с функцией запирания
- Производительность при давлении 20 бар и вязкости 5 сСт: 158 л/ч
- Диапазон давления на форсунку C:: от 10-20 доБар
- Метод Установки: Фланцевое ∅ 54 мм
- Всасывающая и обратная линия: ¼ дюйма — 6,35мм
- Тип модели: Базовая
- Направление вращения вала: A: вращение по часовой стрелке / форсунка справа
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Конструкция вала: Одна полость
- Выход на форсунку: ⅛ дюйма — 3,175мм
- Порт манометра: ⅛ дюйма — 3,175мм
- Порт вакуумметра: ⅛ дюйма — 3,175мм или ¼ дюйма — 6,35мм
- Функция клапана: Регулировка давления и запирание
- Сетчатый фильтр Открытая область:: 30 см2
- Сетчатый фильтр Размер отверстия:: 120х150 µм.
- Диаметр Оси (Вала): 11 мм
- Заглушка байпаса: Устанавливается в порт вакуумметра для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
- Заводские установки давления: 12 Бар
- Эксплуатационная вязкость: от 2 до 75 мм2 /с (сСт)
- Температура топлива: от 0 до +60 ºC макс. в насосе
- Давление на входе: 2 бар макс.
- Давление на выходе: 2 бар макс
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0,30 Н.м
- Вес: 1,7 кг
