Описание

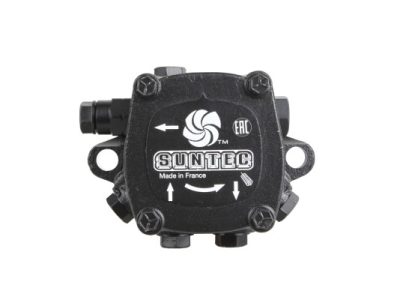

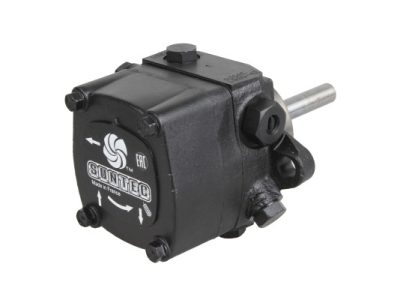

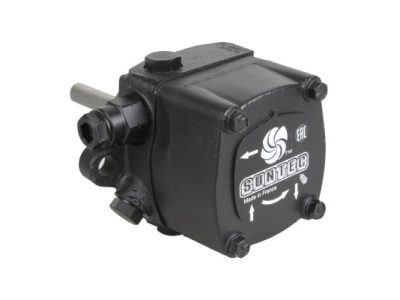

Высокоэффективный топливный насос Suntec AJ 6 CE 1002 4P – базовая модель с клапаном регулировки давления. Нагнетает дизтопливо со скоростью 248 л/час (при давлении 20 бар), обеспечивая стабильную работу котельного оборудования. Используется для поддержания комфортного климата в помещениях производственного, торгового и офисного назначения.
Особенности и рабочие параметры
Насос отличается увеличенной амплитудой давления на форсунку – 10-30 атм. Регулировка выполняется с помощью винта – поворот по часовой стрелке повышает давление и наоборот. Главное, использовать манометр, чтобы не допустить поломку устройства.
Модель комплектуется регулировочным клапаном. Запирание потока не предусмотрено, так как перепускное отверстие находится в линии форсунки. Требуется установка внешнего устройства (ЭМ клапан).
При создании конструкции инженеры добились снижения потерь давления, а также использовали кольцевые уплотнения на опорных поверхностях соединений с «обраткой» и линией всасывания.
Базовый вариант сборки рассчитан на 2-трубную конфигурацию системы. Для 1-трубных установок следует извлечь байпасную заглушку, затем надежно закрыть канал слива.
Шестерни топливного насоса Suntec AJ 6 CE 1002 4P защищены от раннего износа с помощью разборного фильтра. Сетчатая вставка на 120х150 µм удерживает песок, грязь и другие абразивные включения. Требуется регулярная очистка сетки во избежание ухудшения производительности агрегата.
Как работает насос
Зубчатая пара выкачивает ДТ из бака, проводит через фильтрующую сетку, направляет к клапану, а после регулировки давления – на форсунку. Излишки горючего сливаются в ёмкость с топливом при 2-трубном подключении или проходят на шестерни в установках с одной трубой.
Преимущества:
* высокая эффективность;
* минимизация потерь давления;
* вариативность монтажа (одно- или двухтрубное подключение);
* широкая площадь улавливания фильтра;
* большая амплитуда настройки давления;
* порты стандартного исполнения для манометра и вакуумметра;
* оптимальный баланс качество/цена.
В один клик можно купить топливный насос Suntec AJ 6 CE 1002 4P и любое другое оснащение для отопительной системы. Если требуется консультация специалиста, задайте свой вопрос по телефону, через онлайн-помощник или в форме обратной связи.
Характеристики
- Альтернативный артикул: 120229
- Вид перекачиваемой жидкости: ДТ
- Серия насоса: AJ: регулирующий клапан с функцией запирания
- Производительность при давлении 20 бар и вязкости 5 сСт: 248 л/ч
- Диапазон давления на форсунку E:: от 10 до 30 Бар
- Метод Установки: Фланцевое ∅ 54 мм
- Всасывающая и обратная линия: ¼ дюйма — 6,35мм
- Тип модели: Базовая
- Направление вращения вала: C: вращение против часовой стрелки / форсунка слева
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Конструкция вала: Одна полость
- Выход на форсунку: ⅛ дюйма — 3,175мм
- Порт манометра: ⅛ дюйма — 3,175мм
- Порт вакуумметра: ⅛ дюйма — 3,175мм или ¼ дюйма — 6,35мм
- Функция клапана: Регулировка давления без функции запирания
- Сетчатый фильтр Открытая область:: 30 см2
- Сетчатый фильтр Размер отверстия:: 120х150 µм.
- Диаметр Оси (Вала): 11 мм
- Заглушка байпаса: Устанавливается в порт вакуумметра для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
- Заводские установки давления: 12 Бар
- Эксплуатационная вязкость: от 2 до 75 мм2 /с (сСт)
- Температура топлива: от 0 до +60 ºC макс. в насосе
- Давление на входе: 2 бар макс.
- Давление на выходе: 2 бар макс
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.3 Н.м
- Вес: 1.7 кг
