Описание

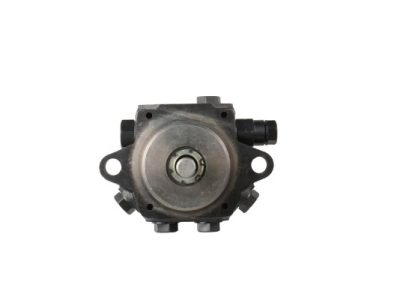

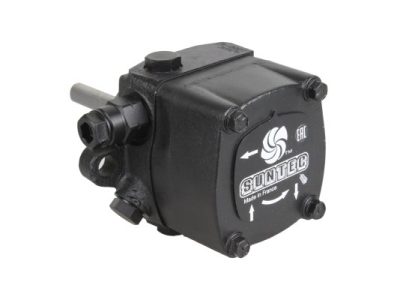

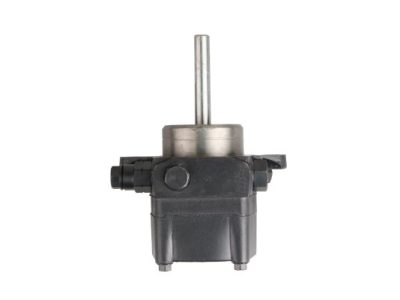

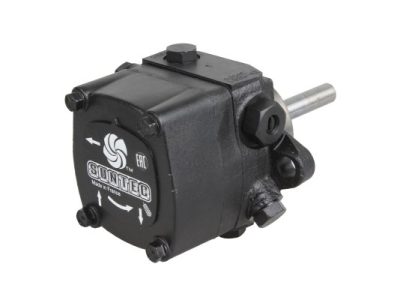

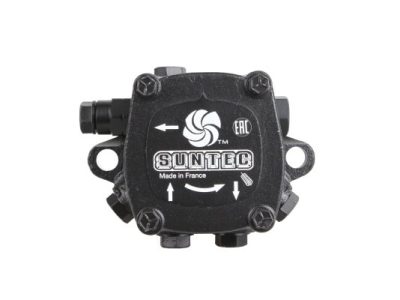

Высокопроизводительный насос AJ V 6 AC 1000 4P входит в серию устройств, снабженных регулировочным клапаном с запорной функцией. Это оборудование устанавливается в состав среднемощных горелок многих производителей, включая Lamborghini, Baltur, Weishaupt, Ecoflam, Cib Unigas. Модель имеет правосторонний выход на форсунку, выделяется универсальным назначением – перекачивает дизтопливо и биодизель. Производительность составляет 248 л/ч при давлении 20 атм. и вязкости 5 сСт.
Особенности
Зубчатая пара, вращающаяся по часовой стрелке, всасывает топливо из бака и перемещает к форсунке через регулирующий давление клапан. Он также выполняет функцию запирания.
На входе жидкости смонтирован сетчатый фильтр с открытой областью 30 см². Он преграждает путь мелким частицам грязи, защищая подвижные детали насоса.
Регулировочный клапан поддерживает давление горючего на заданном значении. Насос настроен на заводе на 12 атмосфер. При помощи винтового регулятора можно изменить этот показатель в пределах 10-20 атм, поворачивая его по часовой/против часовой стрелки.
Перекачиваемая жидкость, не поступившая на форсунку, направляется обратно: в бак при 2-трубной схеме подключения или в магистраль всасывания в системах с 1 трубой.
Дополнительно можно смонтировать внешний электромагнитный клапан, который автоматизирует процесс запирания горючего.
При создании конструкции использованы специальные уплотнения вала из витона, что позволяет помимо солярки перекачивать биодизель.
Монтаж в систему выполняется с помощью фланцевого соединения диаметром 54 мм, согласно евростандарту EN225.
Преимущества:
- работа с биотопливом и ДТ;
- высокая производительность (248 л/ч);
- наличие клапана регулировки давления с запирающей функцией;
- очистка топлива от загрязнений величиной от 120х150 мкм;
- простота настройки давления подачи;
- стандартные выходы и порты для манометра и вакуумметра согласно ISO 228/1;
- возможность установки в 2-х и 1-трубные системы.
Для оснащения систем отопления средней мощности предлагаем купить насос Suntec AJ V 6 AC 1000 4P и другие комплектующие по доступной цене. Продукция бренда Suntec соответствует европейским требованиям надежности, бесперебойно работает в условиях интенсивной эксплуатации. Поставляется с сертификатами и гарантией производителя.
Характеристики
- Вид перекачиваемой жидкости: Биодизель и ДТ
- Серия насоса: AJ: регулирующий клапан с функцией запирания
- Производительность при давлении 20 бар и вязкости 20 сСт : 248 л/ч
- Диапазон давления на форсунку C:: от 10 до 20 Бар
- Метод Установки: Фланцевое ∅ 54 мм
- Всасывающая и обратная линия: ¼ дюйма — 6,35мм
- Тип модели: Базовая
- Направление вращения вала: A: вращение по часовой стрелке / форсунка справа
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Конструкция вала: Одна полость
- Выход на форсунку: ¼ дюйма — 6,35мм
- Порт манометра: ⅛ дюйма — 3,175мм
- Порт вакуумметра: ⅛ дюйма — 3,175мм или ¼ дюйма — 6,35мм
- Функция клапана: Регулировка давления и запирание
- Сетчатый фильтр Открытая область:: 30 см2
- Сетчатый фильтр Размер отверстия:: 120х150 µм.
- Диаметр Оси (Вала): 11 мм
- Заглушка байпаса: Устанавливается в порт вакуумметра для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
- Заводские установки давления: 12 Бар
- Эксплуатационная вязкость: от 2 до 75 мм2 /с (сСт)
- Температура топлива: от 0 до +60 ºC макс. в насосе
- Давление на входе: 2 бар макс.
- Давление на выходе: 2 бар макс
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.30 Н.м
- Вес: 1.7 кг
