Описание

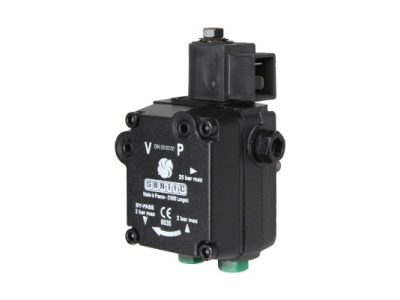

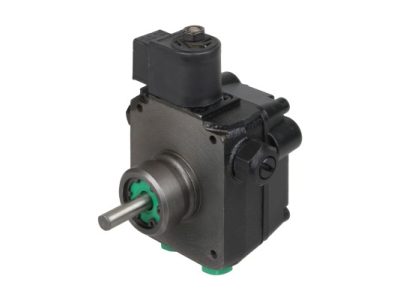

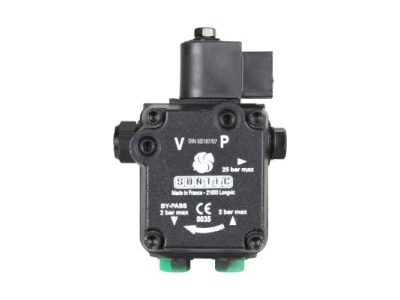

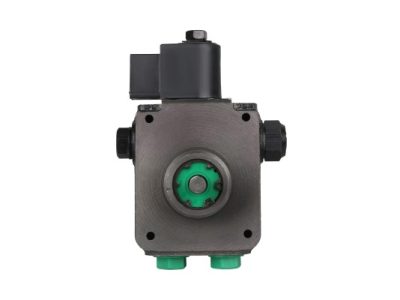

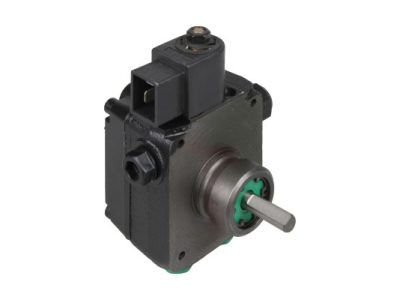

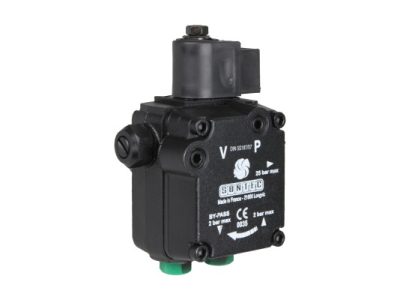

Современный топливный насос AL 35 C 9528 6P 0500 с производительностью 40 л/ч предназначен для комплектации дизельных горелок, используемых в отопительной системе жилых и коммерческих помещений. Это передовая разработка известного концерна «Сантек» (Франция), занимающего топовые позиции в сфере котельного оборудования. Отличительной особенностью данной модификации является наличие электромагнитного клапана, который выполняет запорную функцию. Одноступенчатый насос обладает высоким эксплуатационным ресурсом и надёжностью. Он совместим с дизельными горелками LAMBORGHINI, BALTUR, ELCO и WEISHAUPT.
Конструктивные особенности
- Базовым рабочим элементом агрегата является зубчатая пара шестерен. Она отвечает за всасывание топлива из ёмкости и его подачу в форсуночную линию. На данном участке жидкость подвергается предварительной очистке, за что отвечает встроенный фильтр с пропускной областью 6 см².
- Насос комплектуется электромагнитным клапаном «нормально закрытого» типа. В активированном положении он открыт и не препятствует подаче горючего на форсунки под давлением в диапазоне 8-15 атм. При изменении режима работы вне зависимости от частоты вращения электропривода клапан способен мгновенно прекратить подачу топлива.
- В неактивном положении ЭМ клапан полностью перекрывает поток. Нагнетаемая шестернями рабочая жидкость подаётся через регулятор давления назад в бак либо к всасывающей магистрали (в зависимости от того, как собран контур системы).
Важно! Чтобы предотвратить засорение топливных форсунок и значительно увеличить период их эксплуатации, рекомендуется дополнительно установить фильтр тонкой очистки.
Основные достоинства модели:
- автоматический отвод воздуха при двухтрубном подключении;
- стандартизированная резьба G⅛» для установки манометра и вакуумметра непосредственно на корпус шестерёнчатого насоса;
- плавная настройка давления жидкости в пределах 8-15 бар;
- высокая степень защиты корпуса от попадания внутрь посторонних частиц, пыли и воды — IP54;
- втулочный метод крепления с посадочным размером 32 мм.
Компания ООО ОптЭнергоПром является официальным дистрибьютором комплектующих для отопительных систем от европейских производителей. У нас Вы можете купить топливные насосы для дизельных горелок по разумной цене. Наличие своей курьерской службы и расширенной складской сети помогает нам обеспечивать оперативную поставку оборудования и комплектующих во все регионы РФ.
Характеристики
- Альтернативный артикул: 104712 / 120735 / 244175 / 13015167
- Вид перекачиваемой жидкости: ДТ
- Серия насоса: A2RA: базовая модель с функцией запирания
- Производительность при давлении 11 бар и вязкости 5 сСт: 40 л/ч
- Диапазон давления на форсунку: от 8 до 15 Бар
- Метод Установки: Втулочное ∅ 32 мм
- Всасывающая и обратная линия: ¼ дюйма — 6,35мм
- Тип модели: 1 ступенчатая с электромагнитным клапаном
- Направление вращения вала: C: вращение против часовой стрелки / форсунка слева
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Конструкция вала: Одна полость
- Выход на форсунку: ⅛ дюйма — 3,175мм
- Порт манометра: ⅛ дюйма — 3,175мм
- Порт вакуумметра: ⅛ дюйма — 3,175мм
- Функция клапана: Регулировка давления
- Сетчатый фильтр Открытая область:: 6 см2
- Сетчатый фильтр Размер отверстия:: 150 µм.
- Диаметр Оси (Вала): 8 мм
- Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
- Заводские установки давления: 9 Бар
- Эксплуатационная вязкость: от 2 до 12 мм2 /с (сСт)
- Температура топлива: от 0 до +60 ºC макс. в насосе
- Максимальное давление электромагнитного клапана: 25 Бар
- Давление на входе: 2 бар макс.
- Давление на выходе: 2 бар макс
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.1 Н.м
- Напряжение электромагнитного клапана: 220 — 240 В, 50/60 Гц
- Потребление электромагнитного клапана: 9 Вт
- Класс защиты: IP 54
- Вес: 1.1 кг
