Описание

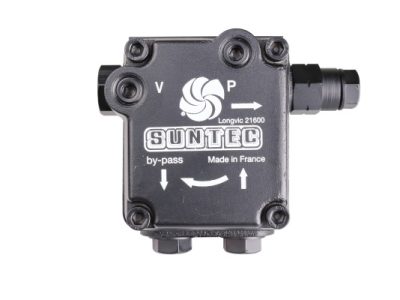

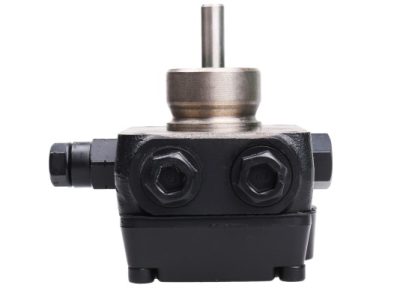

Европейский производитель функционального оснащения для отопительных систем — концерн SUNTEC — разработал современный шестерёнчатый насос для горелок AN 47 B K 7227 4P. Устройство рассчитано на перекачку не только дизельного топлива, мазута, но и керосина. Отличается встроенным запорным клапаном, выполняющим регулировку напора рабочей жидкости в пределах от 7 до 15 бар. Устанавливается в котельное оборудование брендов WEISHAUPT, LAMBORGHINI, ELCO, BALTUR, используемое при обогреве жилых и промышленных помещений.
Технические характеристики
- Производительность зависит от давления рабочей среды и её кинематической вязкости. При средних показателях она может достигать 39 л/ч.
- Температура жидкости должна быть в диапазоне от 0 до +60°C, что не сложно достигнуть при размещении котлов внутри производственных помещений.
- Номинальная частота вращения приводного вала — 2850 об/мин, подбирать электромотор следует исходя их этих параметров.
- Заводом-изготовителем насос отрегулирован на давление 9 бар, что легко корректируется вручную винтом: при вращении против часовой стрелки понижается, по часовой стрелке — увеличивается.
- Отвод излишков воздуха при 2-трубной системе топливопровода происходит автоматически, при однотрубной — рекомендуется ускорить процесс открытием порта манометра.
- К электроприводу агрегат монтируется втулочным методом с посадочным диаметром ∅54 мм.
Преимущества модели:
- унифицированный однополостной вал с диаметром 8 мм, изготовленный согласно европейскому стандарту EN 225;
- наличие встроенного фильтра предварительной очистки с размером ячейки сетчатой вставки 150 µм;
- стандартная резьба для подключения контрольно-измерительных приборов — манометра и вакуумметра;
- возможность работы с керосином, солярой и другими видами топлива с эксплуатационной вязкостью от 1 до 75 сСт.
Насос для горелки отопления AN 47 B K 7227 4P от французской компании SUNTEC — это надёжное оснащение для бытовых и промышленных целей, рассчитанное на продолжительный срок службы. Он произведён согласно международным требованиям безопасности, а его комплектующие соответствуют европейским стандартам качества EN 225 и ISO 228/1.
Характеристики
- Вид перекачиваемой жидкости: Керосин и ДТ
- Серия насоса:
- Производительность при давлении 11 бар и вязкости 5 сСт: 39 л/ч
- Производительность при давлении 11 бар и вязкости 1,8 сСт для Керосина: 27 л/ч
- Диапазон давления на форсунку: от 7 до 15 Бар
- Метод Установки: Втулочное ∅ 54 мм
- Всасывающая и обратная линия: ¼ дюйма — 6,35мм
- Тип модели: Базовая
- Направление вращения вала: B: вращение по часовой стрелке / форсунка слева
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Конструкция вала: Одна полость
- Выход на форсунку: ⅛ дюйма — 3,175мм
- Порт манометра: ⅛ дюйма — 3,175мм
- Порт вакуумметра: ⅛ дюйма — 3,175мм
- Функция клапана: Регулировка давления и запирание
- Сетчатый фильтр Открытая область:: 6 см2
- Сетчатый фильтр Размер отверстия:: 150 µм.
- Диаметр Оси (Вала): 8 мм
- Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
- Заводские установки давления: 9 Бар
- Эксплуатационная вязкость: от 1 до 75 мм2 /с (сСт)
- Температура топлива: от 0 до +60 ºC макс. в насосе
- Давление на входе: 2 бар макс.
- Давление на выходе: 2 бар макс
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0,10 Н.м
- Вес: 1 кг
