Описание

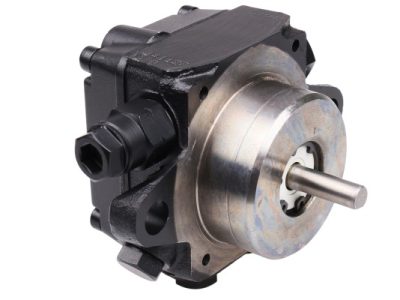

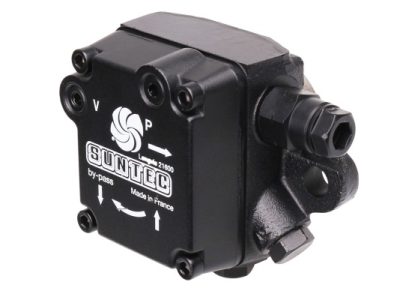

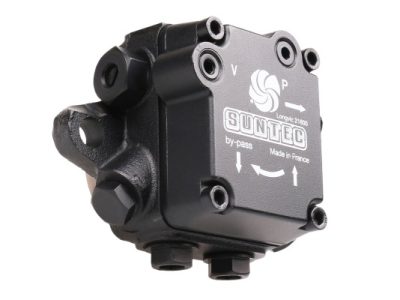

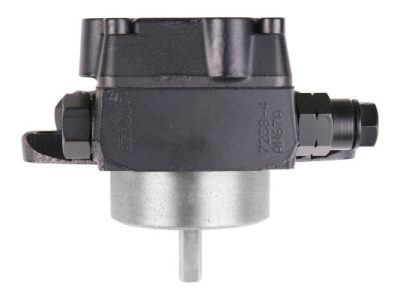

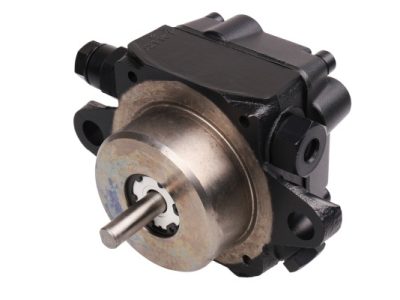

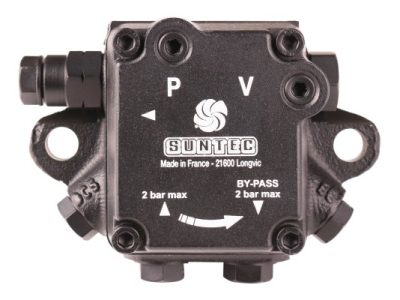

Одноступенчатый насос модели AN 67 C 7233 4P задействуется в составе наддувных жидкотопливных горелок, где обеспечивает подачу соляры под различным (10-20 бар) давлением. Это шестерёнчатое устройство с запорным и регулирующим клапаном разработано известным производителем «Сантек» (Франция). В заводском исполнении такой агрегат устанавливается в двухтрубные системы. Возможен его монтаж и в 1-трубные контуры, но для этого следует перегородить обратную линию заглушкой из стали, а байпасную заглушку — снять с помощью шестигранного ключа на 4 мм.
Технические особенности
- С завода модель настроена на напор жидкости 1,4 МПа. Пользователи могут вручную изменить указанное значение в меньшую или большую сторону.
- Насос для горелок AN 67 C 7233 4P подходит для перекачивания среды различной вязкости (2-75 мм²/с) и температуры (от 0 до +60°С).
- Существует прямо пропорциональная зависимость между частотой оборотов двигателя (её максимальное значение составляет 3600 об/мин) и производительностью агрегата.
Важно! Чтобы увеличить долговечность и безотказность форсунок, рекомендуется дополнительно смонтировать на участке напора фильтр, обеспечивающий тонкую очистку.
Базовые преимущества
- Компактность и небольшая масса агрегата (1,2 кг), что упрощает его транспортировку и монтаж.
- Наличие сетчатого фильтра, выполняющего предварительную очистку топлива от взвешенных частиц размером от 150 мкм и более.
- Оптимальная производительность — при напоре 11 бар равняется 79 л/ч.
- Есть порты для подключения вакуумметра и манометра (G⅛»), отвечающие требованиям ISO 228/1.
Как официальный дилер ведущих производителей оборудования и комплектующих для отопительных систем, компания ООО ОптЭнергоПром предлагает недорого купить насосы для горелок ELCO, BALTUR, WEISHAUPT, LAMBORGHINI и прочих брендов. Оформить заказ можно через наш веб-сайт либо по телефону.
Характеристики
- Альтернативный артикул: 2590101 / 04043320 / 65322962
- Вид перекачиваемой жидкости: ДТ
- Серия насоса:
- Производительность при давлении 11 бар и вязкости 5 сСт: 79 л/ч
- Диапазон давления на форсунку: от 10 до 20 Бар
- Метод Установки: Фланцевое ∅ 54 мм
- Всасывающая и обратная линия: ¼ дюйма — 6,35мм
- Тип модели: Базовая
- Направление вращения вала: C: вращение против часовой стрелки / форсунка слева
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Конструкция вала: Одна полость
- Выход на форсунку: ⅛ дюйма — 3,175мм
- Порт манометра: ⅛ дюйма — 3,175мм
- Порт вакуумметра: ⅛ дюйма — 3,175мм
- Функция клапана: Регулировка давления и запирание
- Сетчатый фильтр Открытая область:: 6 см2
- Сетчатый фильтр Размер отверстия:: 150 µм.
- Диаметр Оси (Вала): 8 мм
- Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
- Заводские установки давления: 14 Бар
- Эксплуатационная вязкость: от 2 до 75 мм2 /с (сСт)
- Температура топлива: от 0 до +60 ºC макс. в насосе
- Давление на входе: 2 бар макс.
- Давление на выходе: 2 бар макс
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.12 Н.м
- Вес: 1.2 кг
