Описание

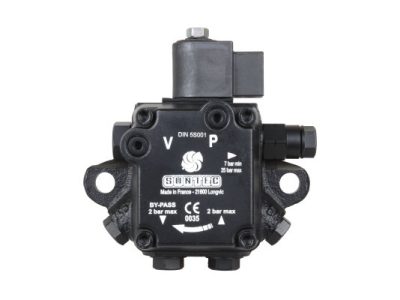

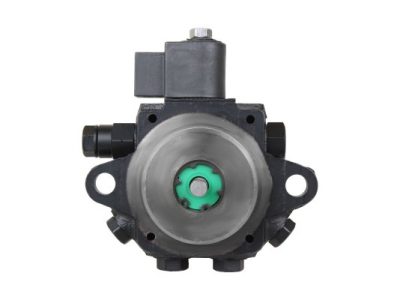

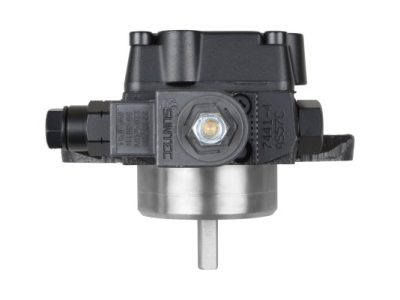

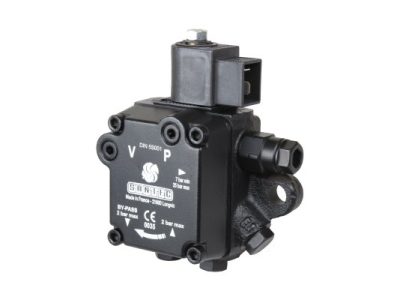

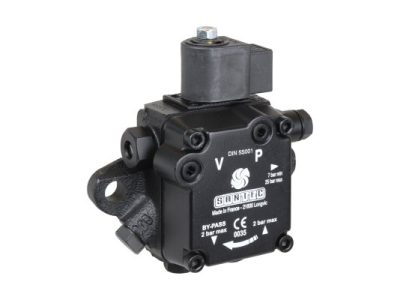

Жидкотопливный шестерёнчатый насос AS 57 C 7441 4P 0500 с производительностью 56 л/ч предназначен для перекачки горючего из топливного бака к форсункам горелки под давлением от 7 до 14 бар. Элементами управления служат золотниковый (регулировочный) и электромагнитный (отсечной) клапаны. Выход на подачу у данной модели располагается с левой стороны корпуса. Вращение вала, приводимого в движение внешним электродвигателем, осуществляется против часовой стрелки.
Купить насос Suntec по доступной цене предлагает официальный поставщик надёжного оборудования от европейского производителя — компания ООО ОптЭнергоПром. Наши менеджеры всегда готовы ответить на возникшие у вас вопросы и подобрать для вас оптимальную модель.
Особенности конструкции
- Исполнительным узлом насоса является шестерёнчатый механизм с двумя взаимно зацепленными между собой шестерней и колесом с внутренними зубьями. Их синхронное движение против часовой стрелки создаёт вакуум во входной трубе, что приводит к перетеканию дизельного топлива из ёмкости в рабочую полость, а затем — под давлением к форсунке.
- Необходимую величину давления подачи можно установить затяжкой регулировочного винта золотникового клапана. Подпружиненный поршень выпускает часть горючего обратно в бак или заново на шестерни. Для прекращения подачи без остановки привода предусмотрен соленоидный клапан байпаса «нормально открытого» типа.
- Для защиты внутренней полости устройства от механического износа на входе установлен разборной фильтр. Его цилиндрическая сетчатая вставка с размером ячейки 150 мкм задерживает мельчайший мусор и ржавчину. Чтобы предотвратить засорение топливных форсунок, рекомендуется установить фильтр тонкой очистки после насоса далее по ходу рабочей жидкости.
Преимущества модели:
- подача дизельного топлива под необходимым давлением в диапазоне от 7 до 14 атм;
- простая регулировка напора без необходимости остановки;
- номинальная производительность агрегата до 56 л/ч при средней вязкости горючего;
- надёжное фланцевое соединение с посадочным размером 54 мм;
- на входе установлен обслуживаемый фильтр предварительной очистки.
Топливное оборудование французской компании SUNTEC — эталон качества и долговечности, признанный во всём мире. Изготовление, обработка и финишная доводка деталей насоса для горелок AS 57 C 7441 4P 0500 производится на высокоточном заводском оборудовании европейского уровня. Применение в конструкции эластичных и термостойких композитных материалов исключает утечку топлива и потерю мощности при интенсивном использовании в различных температурных условиях.
Характеристики
- Вид перекачиваемой жидкости: ДТ
- Серия насоса: AS: регулировка давления и электромагнитный клапан байпаса
- Производительность при давлении 11 бар и вязкости 5 сСт: 56 л/ч
- Диапазон давления на форсунку: от 7 до 14 Бар
- Метод Установки: Фланцевое ∅ 54 мм
- Всасывающая и обратная линия: ¼ дюйма — 6,35мм
- Тип модели: 1 ступенчатая с электромагнитным клапаном
- Направление вращения вала: C: вращение против часовой стрелки / форсунка слева
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Конструкция вала: Одна полость
- Выход на форсунку: ⅛ дюйма — 3,175мм
- Порт манометра: ⅛ дюйма — 3,175мм
- Порт вакуумметра: ⅛ дюйма — 3,175мм
- Функция клапана: Регулировка давления и запирание
- Сетчатый фильтр Открытая область:: 6 см2
- Сетчатый фильтр Размер отверстия:: 150 µм.
- Диаметр Оси (Вала): 8 мм
- Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
- Заводские установки давления: 9 Бар
- Эксплуатационная вязкость: от 2 до 12 мм2 /с (сСт)
- Температура топлива: от 0 до +60 ºC макс. в насосе
- Максимальное давление электромагнитного клапана: 25 Бар
- Давление на входе: 1 бар макс.
- Давление на выходе: 2 бар макс
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.10 Н.м
- Напряжение электромагнитного клапана: 220-240 или 110-120 или 24 В
- Потребление электромагнитного клапана: 9 Вт
- Класс защиты: IP 54
- Вес: 1.2 кг
