Описание

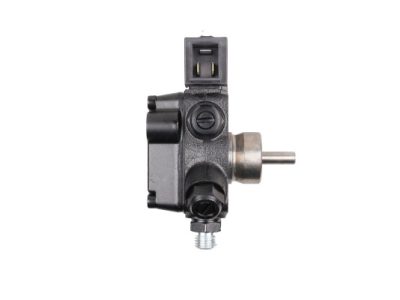

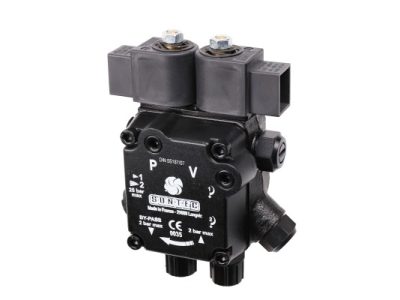

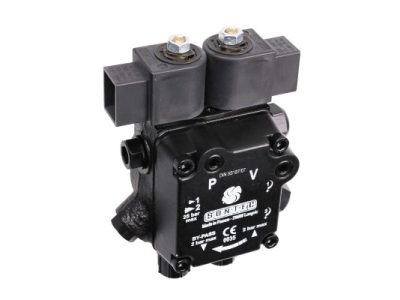

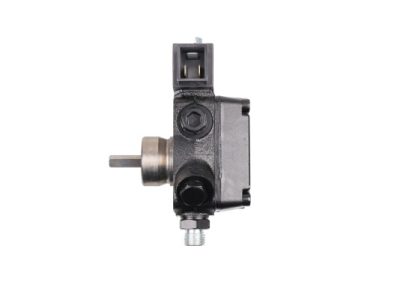

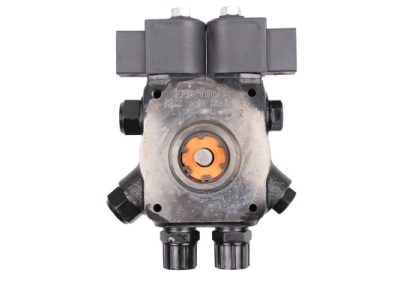

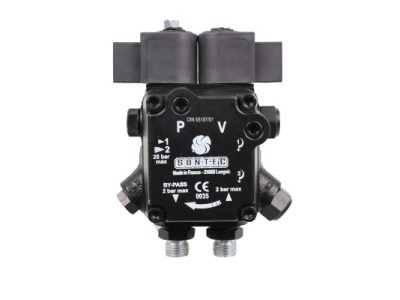

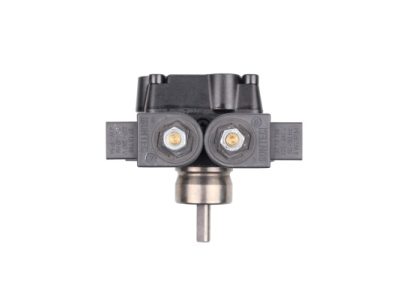

Среди жидкотопливных насосов малой мощности большим спросом пользуется модель AT2 45 D 9513 4P 0500 от французского компании SUNTEC. Она является младшим представителем серии AT — двухрежимных устройств с переключающим и отсечным электромагнитным клапаном в линии подачи. Выход на форсуночную линию расположен с правой стороны корпуса. Модель с производительностью 46 л/ч адаптирована для горелок отопления таких производителей, как Lamborghini, Weishaupt, Elco, Baltur и других.
Особенности конструкции
Зубчатая пара шестерёнчатого насоса перекачивает дизельное топливо из бака на золотниковые клапаны. Перед этим оно проходит стадию предварительной очистки с помощью цилиндрического фильтра с сеткой, который не пропускает мусор, песок и другие механические включения.
Золотники отвечают за уровень давления горючего на подаче. Они настраиваются затяжкой винтов, сжимающих внутреннюю пружину. Переключение режимов (золотников) производится ЭМ вентилем байпаса «нормально открытого» типа. В обычном его положении топливо поступает под низким давлением первой ступени. Закрытый вентиль выводит золотник из системы и запускает вторую ступень — высокого давления. Не прошедшее к форсунке топливо сливается в бак или течёт обратно на зубья шестерен.
Достоинства модели:
- оптимальное соотношение размер/производительность;
- есть два режима подачи ДТ;
- возможна установка контрольно-измерительных приборов;
- все порты и выходы соответствуют евростандарту ISO 228/1;
- может монтироваться в одно- или двухтрубную систему;
- автоматическое управление электромагнитными клапанами;
- наличие отсечного вентиля, мгновенно разобщающего насос и форсунку.
Все изделия компании SUNTEC сертифицированы и имеют гарантийный срок. Перед реализацией каждый насос проходит тщательную проверку. Простота и надёжность конструкции исключает многие поломки в процессе эксплуатации, а ремонтопригодность позволяет заменять изношенные части на новые. Купить топливный насос для дизельной горелки с наддувом предлагает компания ООО ОптЭнергоПром, являющаяся поставщиком износостойкого европейского оборудования промышленного и бытового назначения. Также у нас представлен полный ассортимент запасных деталей и ремкомплектов на все указанные в каталоге модели бренда «Сантек».
Характеристики
- Альтернативный артикул: 13005319 / 13016441
- Вид перекачиваемой жидкости: ДТ
- Серия насоса: AT2: два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в линии
- Производительность при давлении 11 бар и вязкости 5 сСт: 46 л/ч
- Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт: 31 л/ч
- Диапазон давления на форсунку: от 8 до 25 Бар
- Метод Установки: Втулочное ∅ 32 мм
- Всасывающая и обратная линия: ¼ дюйма — 6,35мм
- Тип модели: 2 ступенчатая с электромагнитным клапаном
- Направление вращения вала: D: вращение против часовой стрелки / форсунка справа
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Конструкция вала: Одна полость
- Выход на форсунку: ⅛ дюйма — 3,175мм
- Порт манометра: ⅛ дюйма — 3,175мм
- Порт вакуумметра: ⅛ дюйма — 3,175мм
- Функция клапана: Регулировка давления
- Сетчатый фильтр Открытая область:: 6 см2
- Сетчатый фильтр Размер отверстия:: 150 µм.
- Диаметр Оси (Вала): 8 мм
- Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
- Заводские установки для низкого давления: 9 Бар
- Заводские установки для высокого давления: 22 Бар
- Эксплуатационная вязкость: от 2 до 12 мм2 /с (сСт)
- Температура топлива: от 0 до +60 ºC макс. в насосе
- Максимальное давление электромагнитного клапана: 25 Бар
- Давление на входе: 2 бар макс.
- Давление на выходе: 2 бар макс
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.1 Н.м
- Напряжение электромагнитного клапана: 220-240 или 110-120 или 24 В
- Потребление электромагнитного клапана: 9 Вт
- Класс защиты: IP 54
- Вес: 1.3 кг
