Описание

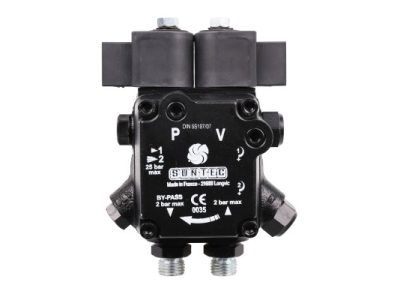

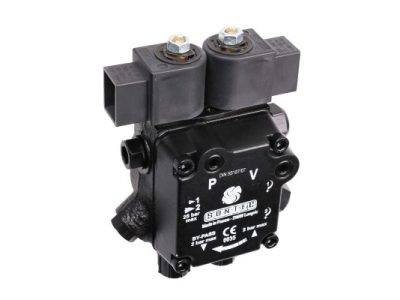

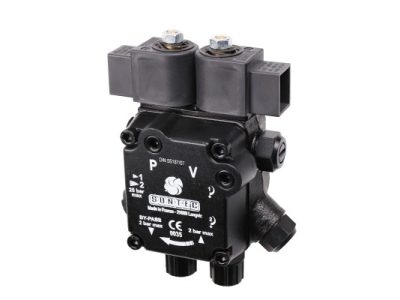

Шестерёнчатый насос от французского концерна SUNTEC AT2 65 A 9577 4P 0500 для перекачки дизельного топлива является представителем серии AT2 с двумя режимами подачи на форсунку. Он относится к устройствам средней производительности — до 87 л/ч на второй ступени. Компактный агрегат оборудован отсечным электромагнитным клапаном, разобщающим полость нагнетания от форсунки, которая подключается с правой стороны корпуса. На сайте компании ООО ОптЭнергоПром Вы можете купить топливный насос для дизельной горелки по доступной цене. Мы оперативно доставляем продукцию в различные регионы РФ.
Особенности конструкции
С ведущим валом электропривода, который передаёт вращение на шестеренчатый механизм, насос соединяется втулочным методом с посадочным диаметром 32 мм. Зубчатая пара, создавая в топливопроводе отрицательное давление, высасывает рабочую жидкость из бака. Далее она направляется к форсунке и на золотник первой ступени (режим низкого давления).
Чтобы включить вторую ступень (режим высокого давления), ЭМ вентиль байпаса перекрывает канал и направляет поток к золотнику высокого давления. Отсечной клапан рассчитан на срабатывание независимо от частоты вращения приводного вала.
К насосу можно подключить дополнительный трубопровод для слива непрошедшей к форсуночной линии солярки в бак.
Преимущества модели:
- относительно высокая производительность — до 87 л/ч;
- работает в одном из двух режимов нагнетания с давлением от 8 до 25 атм;
- для слива топлива и выпуска воздуха из системы предусмотрен выход с резьбой G¼»;
- наличие портов для подключения приборов КИП — манометра и вакуумметра — со стандартной согласно ISO 228/1 цилиндрической резьбой G⅛»;
- прочный и герметичный корпус со степенью электрозащиты IP54 предохраняет механизм от проникновения внутрь брызг воды, механических частиц и пыли;
- наличие встроенного во всасывающую линию сетчатого фильтра с размером ячейки 150 мкм.
Насосы компании SUNTEC производятся по современной технологии с применением многолетних наработок специалистов в области механики и гидродинамики. Калиброванные каналы, особая компоновка, минимальные допуски — все это положительно сказывается на долговечности и эффективности устройства при минимальных затратах на электроэнергию. Перед поступлением в продажу каждое изделие настраивается и тестируется на заводе-изготовителе, что гарантирует его качество и безотказность работы.
Характеристики
- Вид перекачиваемой жидкости: ДТ
- Серия насоса: AT2: два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в линии
- Производительность при давлении 11 бар и вязкости 5 сСт: 87 л/ч
- Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт: 64 л/ч
- Диапазон давления на форсунку: от 8 до 25 Бар
- Метод Установки: Втулочное ∅ 32 мм
- Всасывающая и обратная линия: ¼ дюйма — 6,35мм
- Тип модели: 2 ступенчатая с электромагнитным клапаном
- Направление вращения вала: A: вращение по часовой стрелке / форсунка справа
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Конструкция вала: Одна полость
- Выход на форсунку: ⅛ дюйма — 3,175мм
- Порт манометра: ⅛ дюйма — 3,175мм
- Порт вакуумметра: ⅛ дюйма — 3,175мм
- Функция клапана: Регулировка давления
- Сетчатый фильтр Открытая область:: 6 см2
- Сетчатый фильтр Размер отверстия:: 150 µм.
- Диаметр Оси (Вала): 8 мм
- Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
- Заводские установки для низкого давления: 9 Бар
- Заводские установки для высокого давления: 22 Бар
- Эксплуатационная вязкость: от 2 до 12 мм2 /с (сСт)
- Температура топлива: от 0 до +60 ºC макс. в насосе
- Максимальное давление электромагнитного клапана: 25 Бар
- Давление на входе: 2 бар макс.
- Давление на выходе: 2 бар макс
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.14 Н.м
- Напряжение электромагнитного клапана: 220-240 или 110-120 или 24 В
- Потребление электромагнитного клапана: 9 Вт
- Класс защиты: IP 54
- Вес: 1.3 кг
