Описание

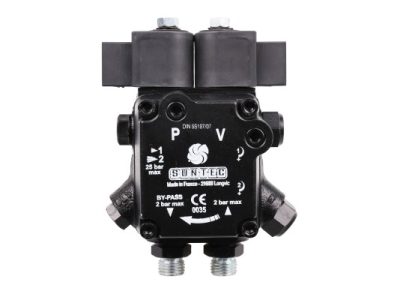

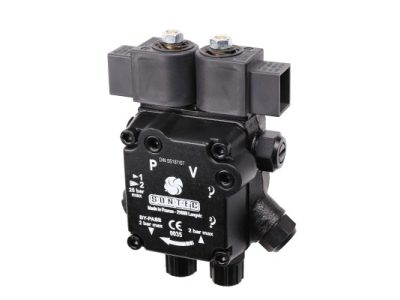

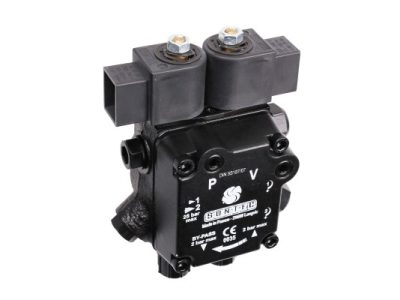

Среди шестерёнчатых насосов для горелок с наддувом мощностью до 1000 кВт выгодно выделяются модели, перекачивающие дизельное топливо двумя режимами. AT2 75 B 9591 2P 0500 — устройство из этой серии, где литеры «AT» указывают на наличие двух управляющих электромагнитных клапанов плюс пары запорных золотников. Число «75» в названии подтверждает его высокую производительность — 108 л/ч при сохранении тех габаритных размеров и веса, что и у менее мощных представителей линейки.
Особенности конструкции
Основная работа насоса дизельных горелок возлагается на механизм, состоящий из напрессованной на вал центральной шестерни и внешнего ведомого зубчатого колеса, у которого зубья располагаются изнутри. При передаче вращательного момента от одного вала (привода) к другому (механизма), шестерёнка и колесо начинают совместное движение по часовой стрелке.
Падение давления в трубе всасывания ниже нуля заставляет топливо перемещаться из бака на зубья, а после — к клапанам. Перед этим оно проходит стадию грубой очистки через сетчатый фильтр с ячейкой 150 мкм. За уровень давления на подаче отвечают настраиваемые золотниковые клапаны, а за переключение режимов — электромагнитный вентиль байпаса.
Преимущества модели:
- высокая производительность на первой ступени — 108 л/ч;
- есть два режима подачи на форсуночную линию, каждый из которых настроен по отдельности;
- поддержка однотрубной и 2-трубной конфигурации;
- рабочая площадь предварительного фильтра — 20 см²;
- наличие стандартных выходов для установки вакуумметра и манометра;
- высокая степень защиты от воздействия пыли и брызг воды — IP54.
Технические решения от французской компании SUNTEC — это всегда надёжные и испытанные временем устройства, позволяющие не задумываться о его замене на протяжении многих лет. Долгие масштабные исследования ведущих специалистов в области механики и гидродинамики позволили создать продвинутые жидкотопливные насосы, которым до сих пор нет конкурентов. Купить насос для горелок «Сантек» по рыночной цене предлагает официальный дилер — компания ООО ОптЭнергоПром. Наши представительства находятся во многих городах Республики Беларусь, доставка осуществляется в кратчайшие сроки.
Характеристики
- Альтернативный артикул: P134/3
- Вид перекачиваемой жидкости: ДТ
- Серия насоса: AT2: два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в линии
- Производительность при давлении 11 бар и вязкости 5 сСт: 108 л/ч
- Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт: 87 л/ч
- Диапазон давления на форсунку: от 8 до 25 Бар
- Метод Установки: Втулочное ∅ 32 мм
- Всасывающая и обратная линия: ¼ дюйма — 6,35мм
- Тип модели: 2 ступенчатая с электромагнитным клапаном
- Направление вращения вала: B: вращение по часовой стрелке / форсунка слева
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Конструкция вала: Одна полость
- Выход на форсунку: ⅛ дюйма — 3,175мм
- Порт манометра: ⅛ дюйма — 3,175мм
- Порт вакуумметра: ⅛ дюйма — 3,175мм
- Функция клапана: Регулировка давления
- Сетчатый фильтр Открытая область:: 20 см2
- Сетчатый фильтр Размер отверстия:: 150 µм.
- Диаметр Оси (Вала): 8 мм
- Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
- Заводские установки для низкого давления: 9 Бар
- Заводские установки для высокого давления: 22 Бар
- Эксплуатационная вязкость: от 2 до 12 мм2 /с (сСт)
- Температура топлива: от 0 до +60 ºC макс. в насосе
- Максимальное давление электромагнитного клапана: 25 Бар
- Давление на входе: 2 бар макс.
- Давление на выходе: 2 бар макс
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.14 Н.м
- Напряжение электромагнитного клапана: 220-240 или 110-120 или 24 В
- Потребление электромагнитного клапана: 9 Вт
- Класс защиты: IP 54
- Вес: 1.3 кг
