Описание

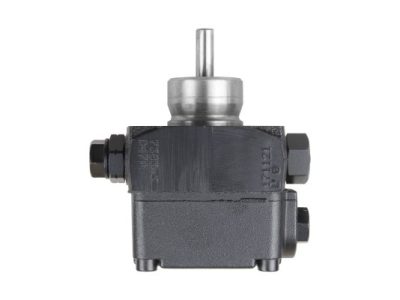

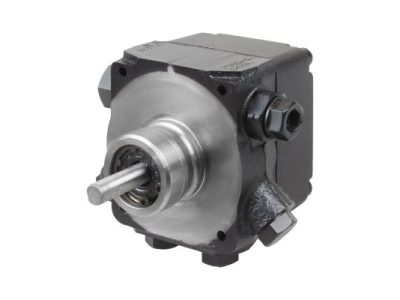

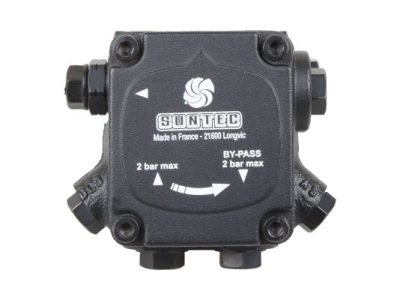

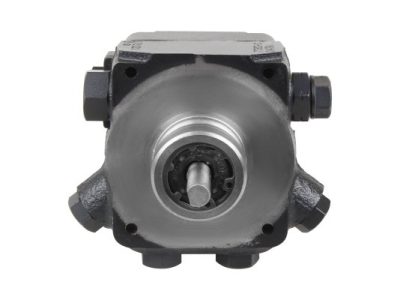

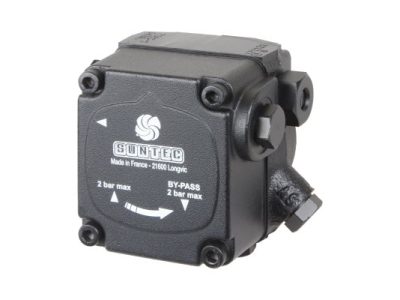

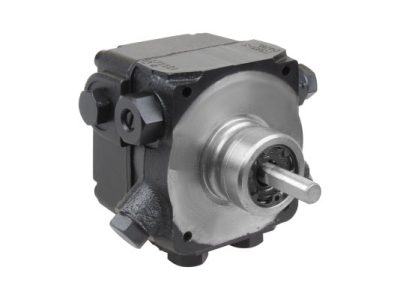

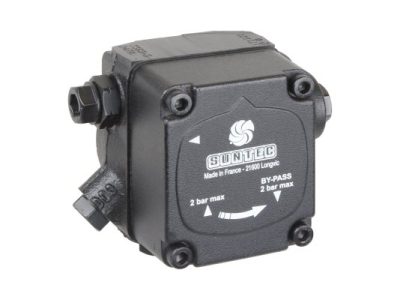

Жидкотопливный шестерёнчатый насос D 47 A 7383 3P произведён французским концерном SUNTEC. Устройство специализируется на перекачке мазута и дизельного топлива с кинематической вязкостью до 75 сСт. Это базовая модель, функция запирания здесь не предусмотрена. Для решения этой задачи требуется специальный электромагнитный клапан, установленный дополнительно.
В интернет-магазине компании ООО ОптЭнергоПром у вас есть возможность купить насос для горелок Suntec по привлекательной цене. Наши представительства расположены в десятках городов Республики Беларусь, благодаря чему мы доставим ваш заказ в короткие сроки.
Особенности конструкции
Форсунка расположена справа, вращение вала в представленной модели осуществляется по часовой стрелке.
Способ установки — втулочный, с присоединительным диаметром 32 мм и диаметром вала 8 мм. Соответствуют европейскому стандарту EN 225.
Производитель предусмотрел разборной сетчатый фильтр предварительной очистки с открытой областью 12 см². Ячейки имеют размер 530 мкм.
Фактический вес — 1,8 кг.
Оборудование может быть установлено как в однотрубную, так и в двухтрубную систему. Для однотрубной — заглушку байпаса выкручивают шестигранным ключом размером 4 мм, а обратную линию перекрывают заглушкой с шайбой.
В однотрубной системе выход воздуха осуществляется через муфту напорной линии в процессе запуска. При двухтрубной конфигурации — воздух выпускается автоматически.
Модель D 47 A 7383 3P имеет специальный поршень с полостью. Он контролирует давление в напорной и всасывающей линиях во время паузы при работе насоса.
Основные достоинства модели:
- Давление топлива в форсуночной линии от 10 до 28 бар. Производитель настраивает модель на среднюю величину — 14 бар. Его можно изменить вручную.
- Агрегат перекачивает жидкости с эксплуатационной вязкостью в пределах 2-75 мм²/с. Можно использовать топливо большей вязкости, если предварительно разогреть его для уменьшения показателя до рабочих чисел.
- Резьбовые соединения для подключения топливопроводов соответствуют ISO 228/1.
- Модель работает с топливом температурой до +90°C.
- Производительность при перекачке мазута 44 л/ч, при условии давления топлива 14 бар и вязкости 20 мм²/с.
Насос для горелок D 45 A 7383 3P изготовлен во Франции компанией Suntec. Это ведущий производитель оборудования и комплектующих для дизельных горелок. Покупая топливное оборудование «Сантек» — вы выбираете надёжность и долговечность при минимальных издержках.
Характеристики
- Альтернативный артикул: 3006864
- Вид перекачиваемой жидкости: Мазут и ДТ
- Серия насоса: D: pегулировка давления без функции запирания
- Производительность при давлении 14 бар и вязкости 20 сСт: 44 л/час
- Производительность при давлении 14 бар и вязкости 75 сСт: 49 л/час
- Диапазон давления на форсунку: от 10 до 28 Бар
- Метод Установки: Втулочное ∅ 32 мм
- Всасывающая и обратная линия: ¼ дюйма — 6,35мм
- Тип модели: Базовая
- Направление вращения вала: A: вращение по часовой стрелке / форсунка справа
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Конструкция вала: Одна полость
- Выход на форсунку: ⅛ дюйма — 3,175мм
- Порт манометра: ⅛ дюйма — 3,175мм
- Порт вакуумметра: ⅛ дюйма — 3,175мм или ¼ дюйма — 6,35мм
- Функция клапана: Регулировка давления без функции запирания
- Сетчатый фильтр Открытая область:: 12 см2
- Сетчатый фильтр Размер отверстия:: 530 µм.
- Диаметр Оси (Вала): 8 мм
- Заглушка байпаса: Устанавливается в порт вакуумметра для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
- Заводские установки давления: 14 Бар
- Эксплуатационная вязкость: от 2 до 75 мм2 /с (сСт)
- Температура топлива: от 0 до +90 ºC макс. в насосе
- Давление на входе: 2 бар макс.
- Давление на выходе: 2 бар макс
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.1 Н.м
- Вес: 1.8 кг
