Описание

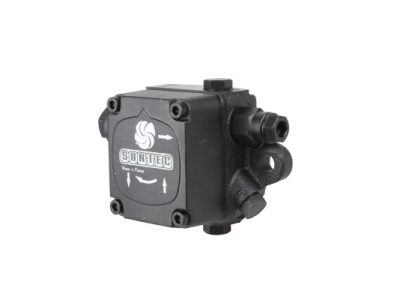

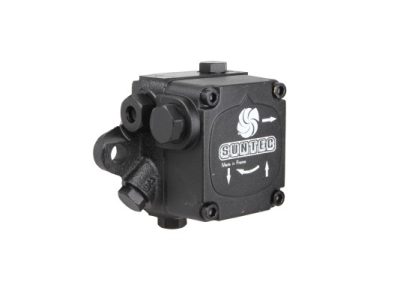

Насос для дизельной горелки D 57 A 7271 3P, разработанный французской компанией SUNTEC, служит для перекачивания жидкого топлива и мазута с температурой от 0 до +90°C. Рабочий процесс осуществляется с помощью зубчатой пары, расположенной в корпусе агрегата. Перед поступлением в полость насоса, жидкость проходит сквозь сетчатый фильтр с размером ячейки 530 µм.
Шестерёнчатый насос D 57 A 7271 3P отличается простотой, надёжностью и продолжительным сроком эксплуатации. Купить европейское оборудование для жидкотопливных горелок отопления по рыночной цене предлагает компания ООО ОптЭнергоПром.
Особенности конструкции
Вал насоса вращается по часовой стрелке, выход на форсуночную линию расположен справа. Эти параметры стоит сравнить с характеристиками отопительной горелки.
Модель адаптирована для установки в различные конфигурации топливопроводов — однотрубные и двухтрубные.
Жидкость поступает в полость оборудования через очищающий фильтр. Площадь открытой области 12 см².
Метод установки — фланцевый, с диаметром втулки 54 мм.
Вес конструкции — 1,8 кг.
Для установки в однотрубную систему заглушку байпаса демонтируют ключом шестигранной формы (размер 4 мм). А обратную линию преграждают заглушкой с шайбой.
Запорной функции в модели не предусмотрено. Её функцию выполняет электромагнитный клапан, установленный дополнительно.
Воздух в однотрубной системе выводится через перепускное отверстие муфты напорной линии. В двухтрубной системе этот процесс происходит автоматически.
Достоинства модели
- Агрегат способен перекачивать жидкость с различной кинематической вязкостью — от 2 до 75 мм²/с.
- Давление топлива в насосе регулируется оператором вручную в диапазоне от 10 до 28 бар. Модель поставляется с настроенным напором — 14 атм.
- Производительность устройства — 72 л/час при стандартной настройке давления и вязкости перекачиваемой жидкости 20 мм²/с. Это значение достигается при номинальной частоте оборотов электропривода (2850 об/мин).
- В конструкцию насоса установлен специальный поршень с полостью, который предотвращает повышение давления горючего во время паузы в работе.
Жидкотопливный насос D 57 A 7271 3P изготовлен компанией SUNTEC, которая специализируется на производстве оборудования и комплектующих для котельных. Страна-изготовитель — Франция, присоединительные размеры соответствуют современным стандартам EN 225 и ISO 228/1 (для резьбовых соединений).
Характеристики
- Вид перекачиваемой жидкости: Мазут и ДТ
- Серия насоса: D: pегулировка давления без функции запирания
- Производительность при давлении 14 бар и вязкости 20 сСт: 72 л/час
- Производительность при давлении 14 бар и вязкости 75 сСт: 76 л/час
- Диапазон давления на форсунку: от 10 до 28 Бар
- Метод Установки: Фланцевое ∅ 54 мм
- Всасывающая и обратная линия: ¼ дюйма — 6,35мм
- Тип модели: Базовая
- Направление вращения вала: A: вращение по часовой стрелке / форсунка справа
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Конструкция вала: Одна полость
- Выход на форсунку: ⅛ дюйма — 3,175мм
- Порт манометра: ⅛ дюйма — 3,175мм
- Порт вакуумметра: ⅛ дюйма — 3,175мм или ¼ дюйма — 6,35мм
- Функция клапана: Регулировка давления без функции запирания
- Сетчатый фильтр Открытая область:: 12 см2
- Сетчатый фильтр Размер отверстия:: 530 µм.
- Диаметр Оси (Вала): 8 мм
- Заглушка байпаса: Устанавливается в порт вакуумметра для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
- Заводские установки давления: 14 Бар
- Эксплуатационная вязкость: от 2 до 75 мм2 /с (сСт)
- Температура топлива: от 0 до +90 ºC макс. в насосе
- Давление на входе: 2 бар макс.
- Давление на выходе: 2 бар макс
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.1 Н.м
- Вес: 1.8 кг
