Описание

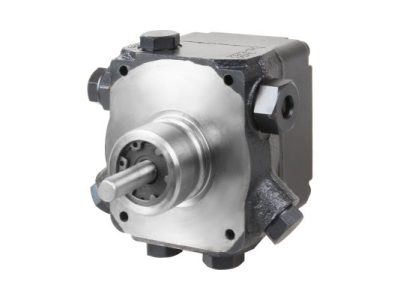

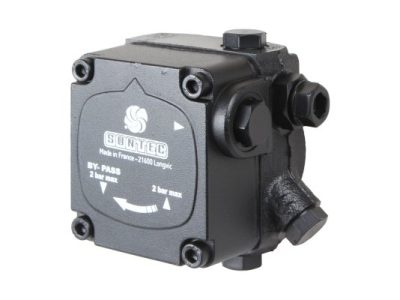

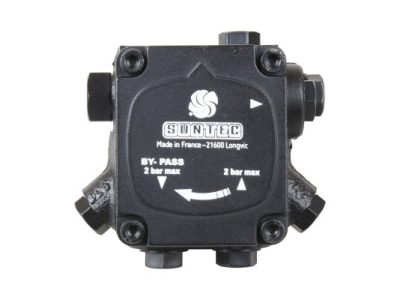

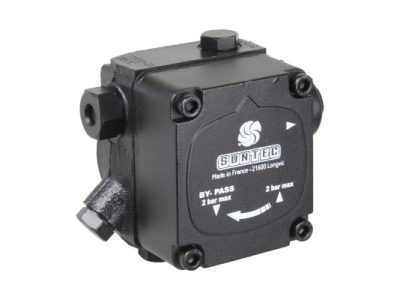

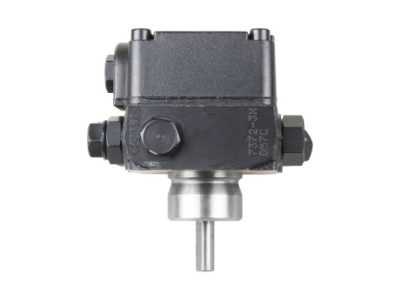

D 57 C 7372 3P — жидкотопливный насос шестерёнчатого типа, разработанный европейским лидером по производству котельного оснащения — компанией SUNTEC. Модель рассчитана на перекачивание среды с температурой в диапазоне от 0 до +90°C. В конструкции агрегата отсутствует функция запирания, рекомендуется подключение внешнего запорного электромагнитного клапана. Возможна эксплуатация модели как в двухтрубной, так и в однотрубной системе.
Чтобы купить насос дизельной горелки SUNTEC D 57 C 7372 3P, оставьте свои контактные данные на сайте компании ООО ОптЭнергоПром. Мы ответим на ваши вопросы и подберём оптимальную модель.
Особенности конструкции
- Вал привода вращается против часовой стрелки. Выход на напорную линию расположен слева.
- Установка оборудования в горелку отопления происходит втулочным методом с присоединительным диаметром 32 мм. Монтажные размеры отвечают стандарту EN 225.
- Перекачиваемая жидкость очищается с помощью разборного фильтра, установленного на линии всасывания. Диаметр отверстий сетчатой вставки — 530 мкм.
- Вес агрегата — 1,8 кг.
Особенности работы насоса в однотрубной системе:
С обратной линии должна быть снята заглушка байпаса. Для этого понадобится 4-миллиметровый ключ-шестигранник. Сливную линию перекрывают стальной заглушкой с шайбой.
Отведение воздуха осуществляется через напорную линию.
Работа агрегата в двухтрубной системе:
Насос готов к работе при заводской комплектации — заглушка байпаса установлена, «обратка» перекрыта.
Отведение воздуха автоматическое.
Достоинства модели
- Насос предназначен для работы с жидкостью средней вязкости (2-75 мм²/с), в том числе с мазутом. Если топливо более густое, его требуется предварительно разогреть для снижения показателя вязкости до рабочих чисел.
- Предусмотрена ручная настройка давления на форсунку в границах 10-28 бар. Предустановленное производителем значение давления — 14 бар.
- Производительность модели D 57 C 7372 3P — 72 л/час при напоре в форсуночной линии 14 бар (значение указано для жидкости вязкостью 20 мм²/с, скорость вращения привода 2850 об/мин).
- Присоединительные резьбы выполнены по стандарту ISO 228/1.
Изготовитель оборудования — французская компания SUNTEC. Это признанный лидер в производстве насосов и другого оборудования для жидкотопливных горелок.
Характеристики
- Альтернативный артикул: 34024230 / 65311902
- Вид перекачиваемой жидкости: Мазут и ДТ
- Серия насоса: D: pегулировка давления без функции запирания
- Производительность при давлении 14 бар и вязкости 20 сСт: 72 л/час
- Производительность при давлении 14 бар и вязкости 75 сСт: 76 л/час
- Диапазон давления на форсунку: от 10 до 28 Бар
- Метод Установки: Втулочное ∅ 32 мм
- Всасывающая и обратная линия: ¼ дюйма — 6,35мм
- Тип модели: Базовая
- Направление вращения вала: C: вращение против часовой стрелки / форсунка слева
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Конструкция вала: Одна полость
- Выход на форсунку: ⅛ дюйма — 3,175мм
- Порт манометра: ⅛ дюйма — 3,175мм
- Порт вакуумметра: ⅛ дюйма — 3,175мм или ¼ дюйма — 6,35мм
- Функция клапана: Регулировка давления без функции запирания
- Сетчатый фильтр Открытая область:: 12 см2
- Сетчатый фильтр Размер отверстия:: 530 µм.
- Диаметр Оси (Вала): 8 мм
- Заглушка байпаса: Устанавливается в порт вакуумметра для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
- Заводские установки давления: 14 Бар
- Эксплуатационная вязкость: от 2 до 75 мм2 /с (сСт)
- Температура топлива: от 0 до +90 ºC макс. в насосе
- Давление на входе: 2 бар макс.
- Давление на выходе: 2 бар макс
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.1 Н.м
- Вес: 1.8 кг
