Описание

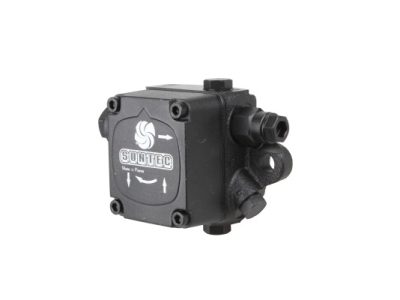

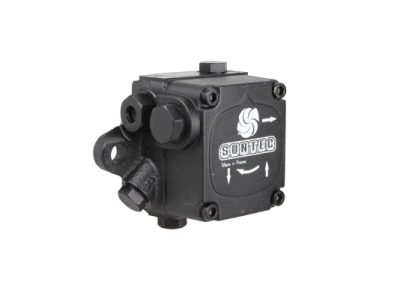

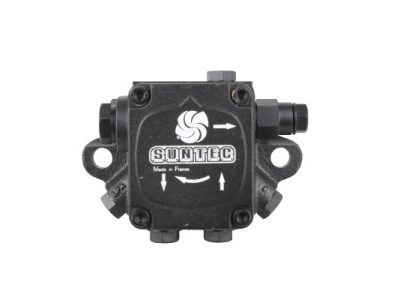

Топливный насос шестерёнчатого типа D 67 A 7276 3P от французской компании «Сантек» служит для перекачивания вязкого горючего (до 75 сСт) к форсунке горелки отопления. Модель работает с подогретым мазутом и дизтопливом температурой до +90°C.
Насосы серии «D» отличаются наличием внутреннего золотникового клапана без функции запирания, а также термостойких втулок вала и прокладок.
В интернет-магазине компании ООО ОптЭнергоПром вы можете купить насос дизельной горелки по оптовой цене. Мы ответим на ваши вопросы и подберём оптимальную модель для вашего отопительного оборудования.
Особенности конструкции
Задача по перекачке горючего из топливного бака к форсунке возложена на современный шестерёнчатый механизм. Он состоит из прямозубой шестерни и колеса, которые находятся во взаимном внутреннем зацеплении. Внешний электропривод через вал насоса заставляет вращаться зубчатую пару, что приводит ко всасыванию жидкости и её последующему выталкиванию.
Чтобы не допустить попадание стружки, мусора и грязи вместе с топливом в движущиеся части предусмотрен сетчатый обслуживаемый фильтр с размером ячейки 530 мкм.
За поддержание давления на установленном уровне отвечает золотниковый клапан. Поршенёк клапана имеет небольшую полость для снижения давления горячего топлива после остановки вращения вала.
Преимущества модели:
- номинальная производительность при кинематической вязкости 75 сСт достигает 102 л/ч;
- подходит для перекачки мазута и дизтоплива;
- может перекачивать более вязкое горючее после его подогрева до +90°C;
- наличие эффективного обслуживаемого фильтра с сетчатой вставкой;
- может устанавливаться в однотрубные и двухтрубные системы;
- возможна доукомплектовка насоса приборами КИП и электромагнитным запорным вентилем.
Модель D 67 A 7276 3P — это представитель линейки с оптимальными эксплуатационными характеристиками, который способен работать с низкосортными видами горючего. Для удовлетворения повышенных технических требований в насосе применяются прочные детали из легированной стали, обработанные по особой технологии на европейском оборудовании. Устойчивые к нагреванию полимерные уплотнители не теряют свои свойства от воздействия горячего мазута и ДТ.
Характеристики
- Альтернативный артикул: P108 / 400010114700 / 65074418
- Вид перекачиваемой жидкости: Мазут и ДТ
- Серия насоса: D: pегулировка давления без функции запирания
- Производительность при давлении 14 бар и вязкости 20 сСт: 96 л/час
- Производительность при давлении 14 бар и вязкости 75 сСт: 102 л/час
- Диапазон давления на форсунку: от 10 до 28 Бар
- Метод Установки: Фланцевое ∅ 54 мм
- Всасывающая и обратная линия: ¼ дюйма — 6,35мм
- Тип модели: Базовая
- Направление вращения вала: A: вращение по часовой стрелке / форсунка справа
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Конструкция вала: Одна полость
- Выход на форсунку: ⅛ дюйма — 3,175мм
- Порт манометра: ⅛ дюйма — 3,175мм
- Порт вакуумметра: ⅛ дюйма — 3,175мм или ¼ дюйма — 6,35мм
- Функция клапана: Регулировка давления без функции запирания
- Сетчатый фильтр Открытая область:: 12 см2
- Сетчатый фильтр Размер отверстия:: 530 µм.
- Диаметр Оси (Вала): 8 мм
- Заглушка байпаса: Устанавливается в порт вакуумметра для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
- Заводские установки давления: 14 Бар
- Эксплуатационная вязкость: от 2 до 75 мм2 /с (сСт)
- Температура топлива: от 0 до +90 ºC макс. в насосе
- Давление на входе: 2 бар макс.
- Давление на выходе: 2 бар макс
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.12 Н.м
- Вес: 1.9 кг
