Описание

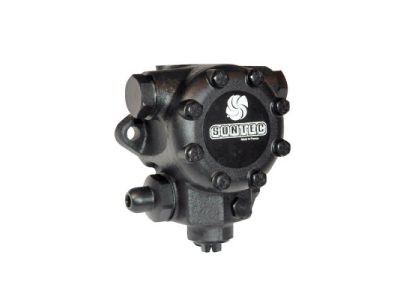

Топливный насос Suntec E 6 NA 1069 7P – базовая модель для комплектации горелок средней мощности. Пользуется популярностью при формировании систем обогрева производственных, торговых помещений, крупных жилых комплексов. В течение часа устройство способно перекачать 263 литра топлива вязкостью 20 сСт при давлении 20 атм. Встроенный клапан отвечает за регулировку давления в диапазоне 14-30 бар. Насос работает на дизтопливе и мазуте.
Исполнение, особенности
Термостойкая конструкция выполнена с использованием особых материалов и уплотнений для работы с высокими температурами (до +130 ºC в насосе).
Топливо перед поступлением на шестерни очищается от всех механических примесей размером от 550 мкм при помощи сетчатого фильтра, смонтированного в линии всасывания. Площадь очистки – 45 см².
Важно! При эксплуатации топливного насоса Suntec E 6 NA 1069 7P сетку необходимо систематически промывать, удаляя загрязнения. При каждом техобслуживании следует менять прокладку крышки.
Перепускное отверстие, размещенное в линии форсунки, исключает рост внутрисистемного давления из-за расширения подогретого топлива. В связи с этим, запирание потока не реализовано. Эту функцию выполняет внешний электромагнитный клапан.
Особенностью модели является наличие специального 12 мм отверстия для размещения нагревательного элемента. Прибор включается заранее, подогревает топливо до оптимальной температуры и облегчает запуск горелки. Его место расположения выбрано так, чтобы передача тепла выполнялась максимально эффективно, одновременно исключался контакт с топливом.
Для соединения с двигателем используется фланцевый способ монтажа, отвечающий евростандарту EN 225, что позволяет устанавливать насос в большинство горелок ELCO, WEISHAUPT, BALTUR, LAMBORGHINI и др. брендов.
Выделим преимущества:
- высокая скорость перекачивания топлива;
- универсальность (ДТ, мазут, топливо вязкостью 3-75 сСт);
- упрощение запуска при монтаже электрического подогревателя;
- фильтрация топлива перед поступлением на зубчатую пару;
- термостойкое исполнение (температура топлива в насосе до +130 ºC);
- регулировка давления в широком диапазоне, 14-30 атм.;
- порты со стандартной резьбой для манометра и вакуумметра согласно ISO 228/1.
Топливный насос Suntec E 6 NA 1069 7P – надежное оборудование для комплектации котельных установок, купить который можно на нашем сайте. В продуктовой линейке представлены также другие изделия фирмы SUNTEC по доступной цене – широкий ассортимент позволяет подобрать подходящую модель для систем отопления любого назначения.
Характеристики
- Вид перекачиваемой жидкости: Мазут и ДТ
- Серия насоса: E: регулировка давления с функцией запирания
- Производительность при давлении 20 бар и вязкости 20 сСт : 263 л/ч
- Диапазон давления на форсунку: от 14 до 30 Бар
- Метод Установки: Фланцевое ∅ 54 мм
- Всасывающая и обратная линия: ½ дюйма — 12,7мм
- Тип модели: Базовая
- Направление вращения вала: A: вращение по часовой стрелке / форсунка справа
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Конструкция вала: Одна полость
- Выход на форсунку: ¼ дюйма — 6,35мм
- Порт манометра: ⅛ дюйма — 3,175мм
- Порт вакуумметра: ½ дюйма — 12,7мм
- Функция клапана: Регулировка давления и запирание
- Сетчатый фильтр Открытая область:: 45 см2
- Сетчатый фильтр Размер отверстия:: 550 µм.
- Диаметр Оси (Вала): 11 мм
- Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4,76 мм для однотрубной системы
- Заводские установки давления: 20 Бар
- Эксплуатационная вязкость: от 3 до 75 мм2 /с (сСт)
- Температура топлива: от 0 до +130 ºC макс. в насосе
- Давление на входе: 0.45 бар макс.
- Давление на входе (Мазут): 3.5 Бар
- Давление на выходе: 3.5 бар макс
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0,30 Н.м
- Вес: 4 кг
