Описание

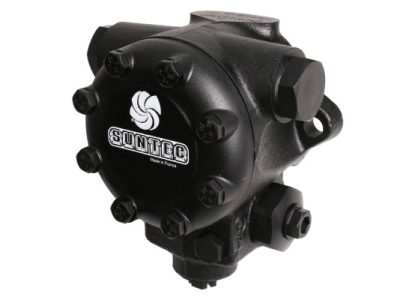

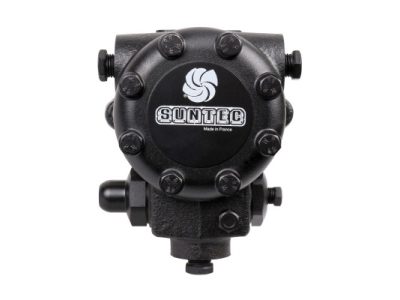

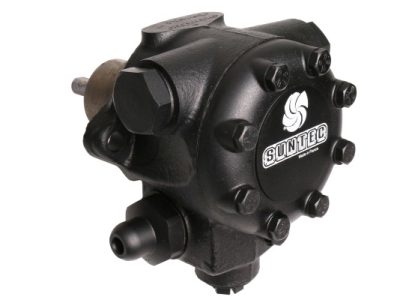

Предлагаем доступное решение для комплектации среднемощных горелок – топливный насос Suntec J 6 CCC 1001 5P повышенной надежности и термостойкости. Модель снабжена клапаном, регулирующим давление подачи в диапазоне 10-21 бар. Предусмотрена функция запирания. Насос подходит для котельных установок, функционирующих на дизтопливе и топливе средней вязкости (до 75 сСт).
Особенности и исполнение
Основной функциональный узел – шестеренчатый механизм защищен от износа с помощью встроенного фильтра. Сетчатая вставка удерживает инородные примеси размером 170 мкм и более, не позволяя проникать внутрь устройства. Требуется регулярная промывка сетки от загрязнений и замена прокладки крышки.
Базовое исполнение подразумевает установку насоса Suntec J 6 CCC 1001 5P в систему с двумя трубами. При выборе однотрубной схемы подключения из отверстия слива необходимо извлечь байпасную заглушку и полностью закрыть канал.
Клапан регулирует давление и обеспечивает прекращение/возобновление подачи топлива. Автоматический режим нагнетания рабочей жидкости можно реализовать с помощью установки внешнего электромагнитного клапана (опция).
Настройка давления выполняется с помощью регулятора, размещенного на корпусе. Поворачивая винт влево-вправо, можно поменять заводскую настройку (12 бар) в пределах 10-21 атмосфер. Во избежание выхода из строя насоса, используйте манометр.
Топливный насос популярен благодаря:
- высокой скорости подачи топлива – 226 л/час при давлении 20 атм.;
- универсальному назначению – перекачивает ДТ и другие виды средневязкого топлива;
- возможности настройки давления с учетом текущих задач;
- повышенной термостойкости и надежности конструкции;
- удалению из перекачиваемой жидкости абразивных примесей от 170 мкм;
- стандартным портам согласно ISO 228/1 для манометра, вакуумметра и выходов на трубопровод;
- выбору конфигурации системы – две или одна труба.
Заполнив простую форму заказа, можно купить по доступной цене топливный насос Suntec J 6 CCC 1001 5P и все необходимые комплектующие для формирования надежной системы отопления. Позвоните нам, если возникли вопросы по подбору оснащения.
Характеристики
- Альтернативный артикул: P136 / 010000089500 / 65075776
- Вид перекачиваемой жидкости: ДТ и топливо средней вязкости
- Серия насоса: J: регулирующий клапан с функцией запирания
- Производительность при давлении 20 бар и вязкости 5 сСт: 226 л/ч
- Диапазон давления на форсунку C:: от 10-21 до 10-21 Бар
- Метод Установки: Фланцевое ∅ 54 мм
- Всасывающая и обратная линия: ½ дюйма — 12,7мм
- Тип модели: Базовая
- Направление вращения вала: C: вращение против часовой стрелки / форсунка слева
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Конструкция вала: Одна полость
- Выход на форсунку: ¼ дюйма — 6,35мм
- Порт манометра: ⅛ дюйма — 3,175мм
- Порт вакуумметра: ½ дюйма — 12,7мм
- Функция клапана: Регулировка давления и запирание
- Сетчатый фильтр Открытая область:: 45 см2
- Сетчатый фильтр Размер отверстия:: 170 µм.
- Диаметр Оси (Вала): 11 мм
- Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4,76 мм для однотрубной системы
- Заводские установки давления: 12 Бар
- Эксплуатационная вязкость: от 2 до 75 мм2 /с (сСт)
- Температура топлива: от 0 до +90 ºC макс. в насосе
- Давление на входе: 1.5 бар макс.
- Давление на выходе: 1.5 бар макс
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.3 Н.м
- Вес: 4.15 кг
