Описание

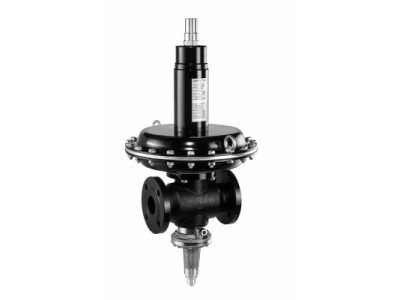

Регулятор среднего давления DUNGS FRM 250040 UHD артикул 271118 с пружинной нагрузкой выполняет автоматическое регулирование давления, обеспечивая стабильные выходные параметры в пределах 1000-4000 мбар, вне зависимости от изменения входного давления и/или расхода. Модульная конструкция может дооснащаться предохранительно-запорным клапаном. Регулирующее устройство характеризуется безошибочным регулированием, значительной пропускной способностью, надежным исполнением.
Функционал и сфер использования
Сферой применения регулятора являются промышленные и производственные газовые установки с максимальным входным давлением 25000 мбар, потребляющие газ семейства 1, 2, 3 и другие нейтральные газообразные среды.
Основные характеристики
- Предельное давление: 25000 мбар.
- Температура эксплуатации: от -20 °C до + 60 °C.
- Давление на выходе: 1000 до 4000 мбар.
- Газ: 1-3 семейства/ нейтральный.
- Тип устройства: DS.
- Монтаж в систему: фланцы DN 40.
Устройство и особенности
FRM 250040 UHD – регулятор прямого действия, снабженный заводской настраиваемой пружиной (1000…4000 мбар). Предусмотрен внешний отвод выходного давления. Интеграция в газовую установку осуществляется с помощью фланцевого соединения.
Материалы, использованные при изготовлении устройства: чугун, листовая сталь, бутадиен-нитрильный каучук, что гарантирует безусловную надежность и герметичность конструкции.
Выравнивание давления входящего газа осуществляется с помощью компенсационной мембраны, что способствует точному регулированию.
По заявке потребителя устанавливается дополнительный модуль – предохранительно-запорный клапан (SAV). Его задача – защита подключенных приборов и газопровода от воздействия критически высокого/низкого давления. Клапан SAV автоматически срабатывает в течение 2 секунд при достижении заданных значений давления, герметично перекрывая газовый поток.
Достоинства:
- стабильное, точное регулирование;
- эксплуатация в системах с давлением до 25000 мбар;
- гибкая настройка параметров подаваемого давления;
- широкий диапазон выходных давлений;
- встроенная компенсационная мембрана, выравнивающая исходное давление;
- большая пропускная способность.
Регулятор среднего давления DUNGS FRM 250040 UHD можно купить в комплектации с модулем SAV для защиты от высокого/низкого давления (по запросу). Оборудование DUNGS отвечает стандартам EN 334 и EN 14382.
Характеристики
- Максимальное избыточное давление: 25000 мбар
- Диапазон выходного давления: от 1000 до 4000 мбар
- Тип соединения: DN 40
- Тип конструкции :?IS — единый диапазон прочностиDS — различные диапазоны прочности: DS
