Описание

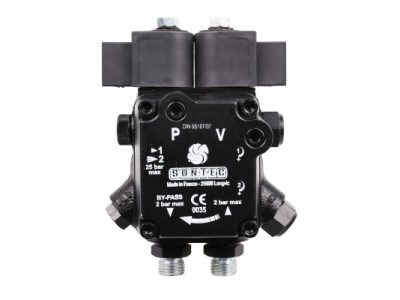

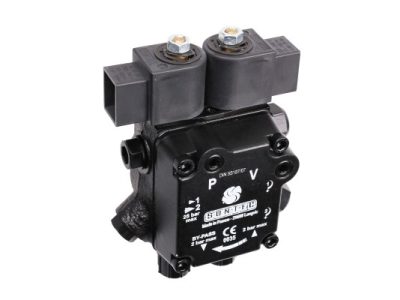

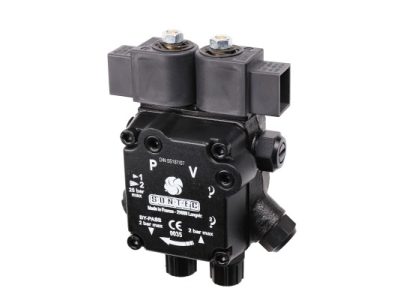

AT2 55 B 9406 6P 0500 относится к модельному ряду двухрежимных жидкотопливных насосов серии AT, имеющих в системе встроенный электромагнитный клапан для переключения подачи низкого давления на высокое. Основные качества этого представителя линейки: низкая потребляемая мощность, высокая производительность и длительный срок эксплуатации. Компания ООО ОптЭнергоПром предлагает купить топливный насос к горелке отопления от европейского производителя SUNTEC по оптимальной цене. Оплатить заказ в нашем интернет-магазине возможно любым удобным для Вас способом.
Конструкционные особенности
Основную работу по перекачке дизтоплива выполняют две шестерни, находящиеся между собой в зацеплении. Шестерня в центре, жёстко посаженная на вал, передает вращение внешней, которая имеет внутреннее расположение зубьев. Механизм засасывает солярку из ёмкости и выталкивает её на золотниковые клапаны. Перед этим она проходит сквозь сетку разборного фильтра, задерживающего мусор, стружку и другие посторонние частицы.
При открытом канале байпаса работает золотниковый клапан низкого давления, через который сливается лишнее топливо в обратную линию. Перекрытый ЭМ вентиль выводит из работы первый и подключает второй золотник. Необходимый уровень давления устанавливается затяжкой регулировочного винта на корпусе.
Преимущества модели:
- насос для горелок работает в режиме подачи топлива под низким и высоким давлением;
- конструкция предусматривает конфигурацию одно- или двухтрубного подключения в систему;
- повышенная производительность — 62 л/ч;
- исполняющий механизм защищён прочным корпусом с классом защиты IP54;
- надёжное фланцевое соединение с посадочным диаметром 54 мм;
- стандартные размеры резьбы выходов и портов согласно ISO 228/1.
Представленная модель AT2 55 B 9406 6P 0500 от компании SUNTEC широко применяется в маломощных горелках от мировых брендов: Lamborghini, Weishaupt, Baltur, Oilon, Elco. Двухступенчатые насосы невысокой мощности являются компонентом отопительных систем различного уровня. Их популярность обоснована долгой работой без отказа, нечастым обслуживанием при эксплуатации и ремонтопригодностью отдельных узлов.
Характеристики
- Альтернативный артикул: 13023740
- Вид перекачиваемой жидкости: ДТ
- Серия насоса: AT2: два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в линии
- Производительность при давлении 11 бар и вязкости 5 сСт: 62 л/ч
- Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт: 47 л/ч
- Диапазон давления на форсунку: от 8 до 25 Бар
- Метод Установки: Фланцевое ∅ 54 мм
- Всасывающая и обратная линия: ¼ дюйма — 6,35мм
- Тип модели: 2 ступенчатая с электромагнитным клапаном
- Направление вращения вала: B: вращение по часовой стрелке / форсунка слева
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Конструкция вала: Одна полость
- Выход на форсунку: ⅛ дюйма — 3,175мм
- Порт манометра: ⅛ дюйма — 3,175мм
- Порт вакуумметра: ⅛ дюйма — 3,175мм
- Функция клапана: Регулировка давления
- Сетчатый фильтр Открытая область:: 6 см2
- Сетчатый фильтр Размер отверстия:: 150 µм.
- Диаметр Оси (Вала): 8 мм
- Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы
- Заводские установки для низкого давления: 9 Бар
- Заводские установки для высокого давления: 22 Бар
- Эксплуатационная вязкость: от 2 до 12 мм2 /с (сСт)
- Температура топлива: от 0 до +60 ºC макс. в насосе
- Максимальное давление электромагнитного клапана: 25 Бар
- Давление на входе: 2 бар макс.
- Давление на выходе: 2 бар макс
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.1 Н.м
- Напряжение электромагнитного клапана: 220-240 или 110-120 или 24 В
- Потребление электромагнитного клапана: 9 Вт
- Класс защиты: IP 54
- Вес: 1.3 кг
