Описание

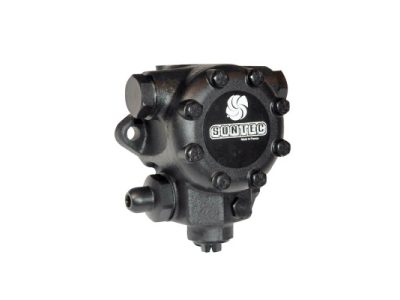

Топливный насос Suntec E 4 NC 1001 6P – современное оборудование с производительностью 177 л/час (при вязкости 20 сСт и давлении 20 атм.). Устройство используется в качестве комплектующего для среднемощных горелок многих марок благодаря поддержке стандарту EN 225, утвержденному в Евросоюзе. Конструкция адаптирована для подачи мазута и работы с повышенной температурой рабочей жидкости, до +90 ºC.
Устройство насоса
В состав модели E 4 NC 1001 6P входит клапан, регулирующий давление и выполняющий также запирание потока. В случае дополнительного оснащения внешним ЭМ клапаном подача горючего на форсунку будет автоматизирована.
На корпусе размещен винтовой регулятор, позволяющий настраивать давление от 14 до 30 атм. В базовом исполнении насос отрегулирован на 20 бар. Для проверки корректности работы оборудования следует подключать манометр и вакуумметр.
В базовом исполнении насос готов к 2-трубному подключению. В случае использования агрегата для систем без обратной линии требуется демонтаж байпасной заглушки и перекрытие сливного отверстия. Топливо, не прошедшее на форсунку, отправляется назад в бак или проходит на шестерни, в зависимости от выбора схемы подключения.
Для защиты шестеренчатого устройства от грубых абразивных примесей на входе топлива смонтирован сетчатый фильтр. Все абразивные частицы грязи, ржавчины, песка величиной от 550 мкм остаются на входе в устройство.
Основные достоинства:
- высокая скорость подачи топлива при небольших габаритах;
- адаптация для повышенной температуры и работы с мазутом;
- простая настройка давления с помощью винтового регулятора;
- встроенный фильтр очистки с рабочей областью 45 см²;
- монтаж в системы с двумя и одной трубой;
- встроенная функция запирания потока.
В нашем интернет-каталоге представлен широкий выбор оснащения для котельных установок по доступной цене. Перед тем как купить топливный насос Suntec E 4 NC 1001 6P, обязательно сверьте характеристики с требованиями производителя горелки.
Характеристики
- Вид перекачиваемой жидкости: Мазут и ДТ
- Серия насоса: E: регулировка давления с функцией запирания
- Производительность при давлении 20 бар и вязкости 20 сСт : 177 л/ч
- Диапазон давления на форсунку: от 14 до 30 Бар
- Метод Установки: Фланцевое ∅ 54 мм
- Всасывающая и обратная линия: ½ дюйма — 12,7мм
- Тип модели: Базовая
- Направление вращения вала: C: вращение против часовой стрелки / форсунка слева
- Установка заглушки байпаса: P: заглушка байпаса установлена в обратную линию для двухтрубной системы
- Конструкция вала: Одна полость
- Выход на форсунку: ¼ дюйма — 6,35мм
- Порт манометра: ⅛ дюйма — 3,175мм
- Порт вакуумметра: ½ дюйма — 12,7мм
- Функция клапана: Регулировка давления и запирание
- Сетчатый фильтр Открытая область:: 45 см2
- Сетчатый фильтр Размер отверстия:: 550 µм.
- Диаметр Оси (Вала): 11 мм
- Заглушка байпаса: Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4,76 мм для однотрубной системы
- Заводские установки давления: 20 Бар
- Эксплуатационная вязкость: от 3 до 75 мм2 /с (сСт)
- Температура топлива: от 0 до +90 ºC макс. в насосе
- Давление на входе: 1,5 бар макс.
- Давление на выходе: 1,5 бар макс
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0,30 Н.м
- Вес: 4 кг
